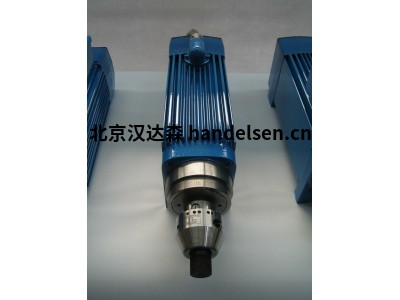

德國Himmel K75 系列扁平電機介紹

由于其緊湊和節省空間的設計，HIMMEL Flachmotors是銑削、切割、劃線、鉆孔、鋸切、機加工或磨削的理想選擇--無論是在復雜的機器系統中，特別是對驅動單元的運行精度和性能都有很高的要求，還是在簡單的機器系統中，需要經濟高效和可靠的驅動解決方案。®_



我們的水平對置電機經過精心設計，即使在惡劣的條件下也能平穩運行。



HIMMEL平板電機系列由六種尺寸組成，因此始終有合適的電機尺寸可用于各種工作條件。除了數十年的經驗外，我們的發動機還具有不斷進一步發展的特點。在這里，先進的技術和客戶的具體要求是衡量一切的標準。®

優勢

緊湊且節省空間的設計

運行精度高，運行平穩

高性能

轉速從 1000 到 24,000 rpm





電氣連接選項

接線盒由耐沖擊塑料或壓鑄鋁制成

可變接線盒位置

電纜設計

插頭版本，可直接連接高達 25 安培





可能的刀柄

符合 DIN6388 或 DIN 6499 的夾頭

HSK-C手動更改

HSK-F 自動轉換

HSK-E自動轉換

液壓夾緊系統

Hydroformat 系統

用于鋸片連接的法蘭墊圈

鋸片快速更換系統

1：1傳動比直角齒輪箱

根據客戶要求增加刀柄

應用

木材工業

家具行業

林業

木工

鋁加工

塑料加工

玻璃加工

石頭

性能

Schutzart IP54 標準

通過集成風扇實現自冷卻

適用于變頻器操作

轉速范圍達 24,000 rpm

功率范圍達 115 kW

選項

電壓和頻率可選

機電制動器

繞組保護觸點PTC;PT100 或 PTO （WT）

接線盒和連接器電流高達 25 安培

可通過 ATEX 22 區 （3D） 認證

cCSAUs認證

靜止加熱

速度傳感器

軸端根據客戶要求特殊設計

不銹鋼版軸

加固存儲

可在輸出側和風扇側進行迷宮式密封

防護等級高達IP66

流體旋接器

密封空氣連接



規格

電機的尺寸由支腳下邊緣和輸出軸中間之間的尺寸（尖端高度）決定。對于狹窄的安裝情況，扁平電機可以垂直安裝。



扁平電機分類

K55 系列

功率：0.6 KW 至 5.0 KW

速度：3,000 rpm 至 18,000 rpm

K62 系列

功率：0.5 KW 至 12.5 KW

速度：1,500 rpm 至 24,000 rpm

K75 系列

功率：1.6 KW 至 24.0 KW

速度：1,500 rpm 至 12,000 rpm

K90 系列

功率：5.5 KW 至 31.0 KW

速度：1,500 rpm 至 9,000 rpm

K112 系列

功率：5.5 KW 至 60.0 KW

速度：1,000 rpm 至 6,000 rpm

K160 系列

功率：45.0 KW 至 115.0 KW

速度：3,000 rpm 至 6,000 rpm
