Stüwe AS型用于制動盤緊固到軸上摩擦連接件外部夾緊裝置

外部夾緊裝置： AS 型

AS 型外部夾緊裝置可用于將制動盤、皮帶輪或皮帶輪等盤狀附件緊固到軸上。聯軸器的緊固是另一個應用領域。標準供貨方案中有四種不同的設計，因此可以找到最理想的連接方式。

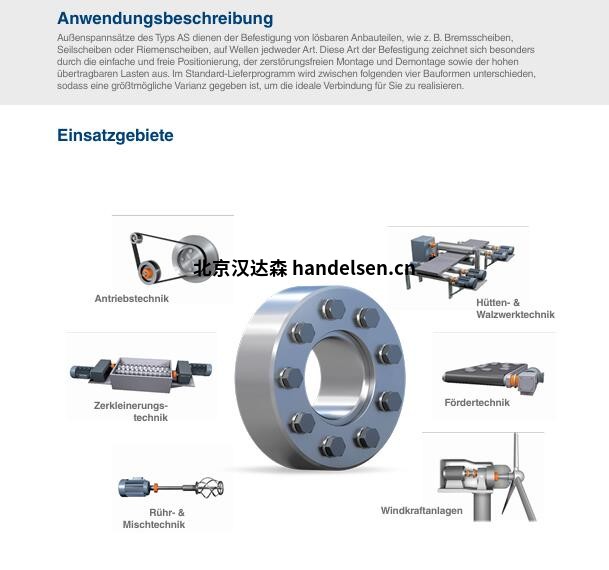

 應用說明

 AS 型外部夾緊裝置用于將制動盤等可拆卸附件固定在任何類型的軸上、

帶輪或皮帶輪等可拆卸附件。這種緊固方式的特點是

其特點是定位簡單、自由、無損裝配和拆卸，以及可傳遞高負荷。

載荷。標準供貨計劃分為以下四種設計、

這樣就可以提供最大可能的差異，為您實現理想的連接。

 設計 A：

 外圈有螺紋

 AB型

 外圈螺紋

和定心

 設計 C

 安裝部件中的螺紋

 BC型

 螺紋位于安裝部位

和定心

 軸直徑 可傳遞扭矩 特性

 12 9 - 100 mm 0.02 - 15.8 kNm 中等扭矩；無彎矩

 22 11 - 440 mm 0.05 - 426 kNm 高扭矩 + 彎矩

 23 40 - 440 mm 3.3 - 562 kNm 高扭矩 + 彎矩

Stüwe GmbH and Co.KG

自 1948 年以來，Stüwe GmbH und Co. KG 一直是驅動技術機械部件的知名制造商。其生產重點是應用廣泛的摩擦鎖定軸轂連接件。產品范圍還包括制動器、制動盤、軸螺母、轉子鎖和止動塊系統。我們的產品在哈廷根（魯爾區）生產，并在全球范圍內使用。

Stüwe（斯圖維）摩擦連接件可可靠地傳遞高達 18,000,000 Nm 的扭矩。它們用途廣泛，可用于幾乎所有傳動系統和許多其他應用中。安裝簡單、拆卸方便、無損，這些都是其眾多優點中的一部分。
