德國原廠bar 自動蝶閥-PZDS型，帶氣動執行機構



公司簡介：

憑借氣動和電動執行器以及完整的自動閥門和各種配件的制造和全球銷售，bar GmbH 是許多知名和受人尊敬的工業公司的重要合作伙伴。bar GmbH 不斷致力于工廠建設和工業相關應用的產品開發和創(chuàng )新。氣動執行器“actubar”的每個接口都有每個配件，為全球應用提供令人信服的組件。

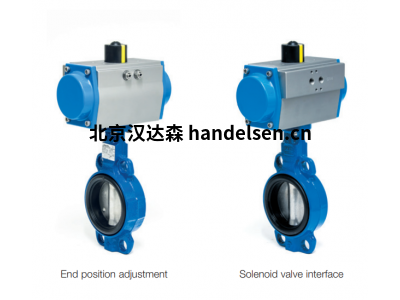

自動蝶閥-PZDS型

帶氣動執行機構®



產品描述；



一體式，防噴，空氣動力學設計，緊密閉合和居中安裝的截止閥。自動切斷閥是氣動操作的（雙作用或單作用）。



切斷閥的技術數據；



標稱尺寸               DN 25 to DN 600

連接類型               法蘭連接符合：

                           EN 1092-1和EN 1092-2，

                           PN6/10/16/25/40，

                           ASME/ANSI 125/150

                           BS10-d或BS10-e，

                           JIS B2238 JIS B2239

安裝位置              任何方向

標稱壓力額定值     DN 25: max. 10 bar

                            DN 32 – 350: max. 20 bar

                            DN 400 – 600: max. 6 bar

結構長度               符合EN 558-1系列20

                            ISO 5752，系列20

                            API 609表2

                          （DN 400:600除外）

溫度范圍               軸環EDPM-15°C至+120°C

材料                     外殼：DN 25–灰鑄鐵GG25

                           外殼：DN 32–600–球墨鑄鐵GGG40

                           閥盤：不銹鋼1.4408

                           軸：不銹鋼1.4028

流向                     任何方向



驅動器GD/GS的技術數據：



控制壓力              2 to 8 bar

控制介質/質量       空氣或中性氣體（根據要求提供其他介質）

                            符合DIN ISO 8573-1 4級（最低要求）

環境溫度               -20°C至+80°C（標準）

                            -20°C至+160°C（高溫設計）

促動                     氣動雙作用或單作用

末端位置調整        +兩端位置均可調節5°至-5°

接口                     符合EN ISO 5211和VDI/VDE 3845



產品特點；



-符合性指令97/23/CE PED

-符合指令94/9/CE ATEX

-根據EN12266-1進行氣密性試驗

-根據EN12266-2進行防靜電測試

-由于軸和閥瓣之間堅固的多齒嚙合，提供了非常好的力傳遞

-卡簧式防井噴軸，易于維護

-可更換閥瓣和閥環

-不與介質接觸的軸和套管

-自潤滑軸承襯套

-外殼80μm環氧涂層

-外殼顏色RAL 5017藍色

-套環NBR、FKM、硅膠、EPDM

-白色應要求

-可選配未端位置反饋、電磁閥和位置控制器

-可根據要求與真空一起使用

-也可與制動桿、變速箱或電動致動器一起使用
