DICKOW 離心泵 NMWR 250/500系列，最大流速為 1200 m3/h



企業簡介：



DICKOW PUMPEN GmbH & Co. KG是一家總部位于德國的泵制造公司。該公司成立于1910年，至今已有百年歷史。DICKOW PUMPEN專注于設計、生產和銷售各種類型的泵，包括離心泵、螺桿泵、混流泵和磁力驅動泵等。他們的產品廣泛應用于化工、石油化工、電力、造紙、食品加工等領域。



DICKOW PUMPEN以其高品質、可靠性和創(chuàng )新性而聞名，其產品符合國際標準，并廣泛銷往全球各地。該公司注重技術創(chuàng )新和客戶需求，不斷提升產品性能和服務質量，以滿足不同行業的需求。

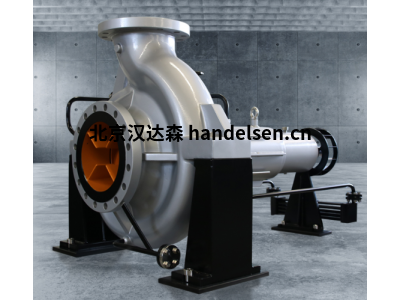

離心泵 NMWR 250/500（“BIG HOT”）



NMWR 250/500 系列是帶永磁聯軸器的新型密封離心泵。保證在高達 450°C 的導熱油中無泄漏使用，最大流速為 1200 m³/h，磁輸出高達 500 kW。



該泵滿足現代工業傳熱領域的最高要求。



導熱油是工業發熱中常用的傳熱介質。與熱水系統相比，導熱油可以在較低的壓力下傳遞更高的溫度。因此，導熱油系統允許較低的設計壓力。系統的正常運行主要取決于所用泵及其軸封系統的可靠性。磁力偶軸器已被證明是可靠的密封件，使用壽命為十年或更長時間。DICKOW的結構是風冷的，絕對無泄漏。



特別是在400°C以上的溫度范圍內使用硅油，最近也高達450°C，有足夠的操作經驗。



磁力偶合器的工作原理非常簡單。內排和外排磁鐵由固定的收容殼隔開。在 DICKOW 設計中，磁鐵通過散熱翅片外殼與熱泵部件隔開。磁體在最高 250°C 的低溫水平下運行。



對于液體潤滑滑動軸承，使用SiC/SiC或SiC/WC材料配對。特別是在上述高溫下，滑動軸承必須符合陶瓷材料的特殊特性，這一點尤為重要。高溫滑動軸承的設計彌補了不同熱膨脹的問題。



這款新型滑動軸承經過測試，可在高達 500°C 的溫度下使用。



標準安全殼材料為哈氏合金C.如果由于磁耦合的渦流損耗而導致的功率耗散過大，也可以使用由5級鈦制成的安全殼。在 >400°C 的溫度下，通過散熱翅片外殼的熱輻射通常太小。必須安裝一個額外的風冷外部管冷卻器，可能由徑向風扇葉輪支撐。內部磁載體上的輔助葉輪在安全殼區域產生恒定的循環電流。它流經散熱器并設置最高溫度水平為 250°C。



用于工業制熱的工廠正在不斷擴大規模。為了考慮到這一發展，磁力驅動泵的應用范圍增加到1200 m的流量3/h 在略低于 95 m 的提升高度下。磁力聯軸器的傳輸功率為450 kW。



進一步的新設計細節確保了這種“大熱量”也可以在葉輪直徑為 540 毫米的情況下安全運行。



DICKOW 離心泵 NMWR 250/500系列，最大流速為 1200 m³/h
