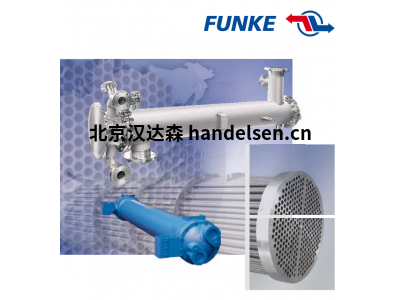

FUNKE 管殼式換熱器，主要用于冷卻潤滑油和液壓油或水的加熱



關于FUNKE



自 1974 年成立以來，FUNKE 迅速確立了自己作為工業管殼式換熱器專家的地位。在隨后的幾年中，該產品范圍不斷擴大，包括墊片和釬焊設計的板式換熱器、風冷式換熱器和電油預熱器。FUNKE現在是全球為數不多的擁有如此廣泛產品組合的制造商之一。



管殼式換熱器

在管殼式換熱器領域，FUNKE擁有一系列成熟的系列型號和量身定制的解決方案。我們的產品系列還包括安全熱交換器，因此可以滿足機械和系統工程中的所有熱力學要求



我們的管殼式換熱器普遍用于機械和系統工程，主要用于冷卻潤滑油和液壓油或水等流體，以及基于飽和蒸汽的加熱。水、水/乙二醇混合物或海水可用作冷卻介質。無論是系列型號還是定制解決方案，200 多種材料設計中的漸變尺寸構成了最佳和詳細類型選擇的基礎。



管殼式換熱器系列；



•BCF、CCF、SSCF

•管束固定或可拆卸

•交換面積從0.11平方米到11.45平方米不等

•內部管道尺寸：6.35 x 0.5 mm 和 9.5 x 0.8 mm

•可變擋板間距

•管側 1 路、2 路或 4 路

•水平或直立設計，帶傾斜或夾緊支腳或支架

•殼體側設計壓力： 16 bar

•管側設計壓力：10 bar

•設計溫度 BCF / CCF： -10 / 150 °C， - SSCF： -10 / 230 °C

•符合 PED 2014/68/EU 模塊 B 的型式檢驗

•CE標志



TDW

•帶翅片管的可拆卸 U 型管束

•螺旋撓度原理，實現高比傳熱性能

•交換面積從0.05平方米到1.5平方米不等

•內管尺寸：14 x 1 mm，符合 DIN EN 12452 標準

•管側 4 路

•也可作為儲罐安裝型號 TDW T 提供

•殼體側設計壓力： 16 bar

•管側設計壓力：8 bar

•設計溫度：100°C

•符合 PED 2014/68/EU 模塊 B 的型式檢驗

•CE標志



UNIVEX

•可拆卸管束

•交換面積從 0.15 平方米到 5.79 平方米不等

•內管尺寸：6 x 0.5 mm

•管側 4 路

•殼體側設計壓力： 16 bar

•管側設計壓力：10 bar

•設計溫度：-10 / 120°C

•無需型式檢驗，無CE標志

•符合 PED 2014/68/EU 認證



定制解決方案，管殼式換熱器

除了系列型號外，FUNKE還為管殼式換熱器領域提供定制解決方案?？蛻?hù)的要求是重中之重。作為項目工程的一部分，根據運行數據、建筑法規和規范開發最佳熱力學解決方案。我們致力于尋找一種技術和經濟優化的解決方案，既能滿足客戶的需求，又能滿足我們對最大系統安全性和效率的標準。



我們生產直徑達 3,000 mm、最大重量達 60 噸的定制管殼式換熱器。還可以實現定制的外部和內部涂層，例如在管材內部和管束上涂上耐海水和耐酸的涂層。



定制管殼式換熱器系列



CP （TEMA W型）

設計特點



•堅固的設計，可拆卸的光滑管或翅片管束便于檢查

•通過兩個密封件和帶信號孔的中間環，對浮動管板進行安全密封



應用



普遍用于流體的熱交換和氣體的冷卻。典型應用：液壓系統、大型發動機和造船業的油冷?？捎米鲏嚎s機的中間冷卻器和后冷卻器，可用作冷凝器等。



A-100（TEMA型W型）

設計特點



•帶浮動底座的 1 向可拆卸光滑管束

•由于有大量的標準化單元，尺寸范圍廣



應用



工藝氣體或壓縮空氣的冷卻和干燥。在壓縮機工程中用作中間冷卻器或后冷卻器。氣體通過管道輸送，非常適合作為天然氣管網中的管道冷卻器。



C-100（TEMA型P型）

設計特點



•帶有環形密封的可拆卸管束可實現更大的長度差異，這是由于殼體和內管之間的熱膨脹不同而產生的

•可以在不松開浮動底座的端蓋的情況下拆下管束



應用



適用于各種介質、空氣或氣體的熱處理的熱交換器?？捎米髦虚g冷卻器或后冷卻器。
