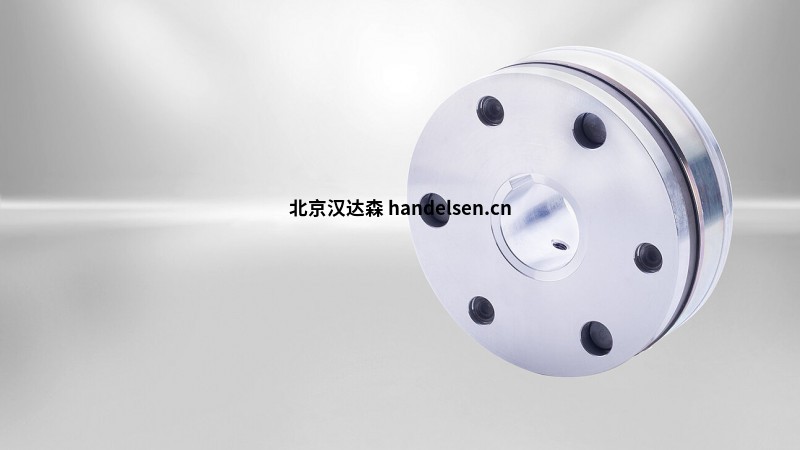

德國kendrion肯德瑞恩 PM LINE永磁制動器8661107H00

我們的粉末冶金生產線

功能性



永磁系列包括永磁制動器，其中制動力由永磁場產生。因此，制動器在斷電狀態下工作，并實現以下功能：保持、定位和緊急停止。制動力的中和是通過抵消電場來實現的，即使在電源故障的情況下也能提供高度的安全性。永磁制動器的特點是在任何位置都能安全、無殘余力矩提升，并且制動扭矩的無間隙傳遞。

工作原理

永磁單面制動器設計為干式運行。利用永磁場產生的力來產生制動效果。為了抵消制動動作，永磁體的磁通量被交替電磁場（電磁釋放系統）抵消。電樞和法蘭輪轂之間的零間隙連接確保了制動扭矩到機器軸（例如電機軸）的零間隙傳遞，并以零殘余扭矩可靠地釋放永磁單面制動器。由于這些特性，永磁單面制動器是伺服電機應用的理想選擇。



制動器設計

牢固安裝的勵磁線圈安裝在永磁單面制動器的外圈和內圈之間。連接制動圓周上的勵磁線圈出口所需的飛線。沿軸向安裝在外圈和內圈法蘭之間的永磁體產生產生制動動作所需的磁場。電樞通過分段彈簧和鉚釘緊固件與法蘭輪轂連接，建立軸向可移動、抗扭、無摩擦的連接。這確保了在水平或垂直制動操作期間的殘余扭矩為零。永磁單面制動器的電樞和外圈之間的額定氣隙在制動器安裝過程中（例如通過安裝公差）進行調整。法蘭輪轂連接到機器軸（例如電機軸）上，以實現抗扭和軸向固定連接。永磁場吸引并拉動與外圈或內圈摩擦接觸的電樞，以產生制動作用。當直流電壓施加到永磁單面制動器的勵磁線圈上時，交替電磁場抵消了永磁場施加在電樞上的力，從而釋放了制動器。除了分段彈簧施加的最小力外，待制動軸不會(huì )受到任何其他軸向力的影響。

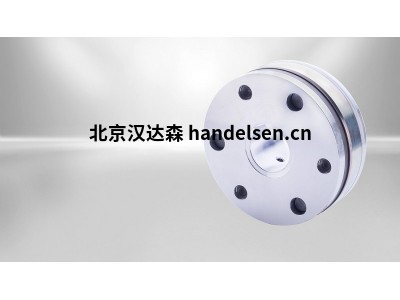

 德國kendrion肯德瑞恩 PM LINE永磁制動器8661107H00

扭矩傳遞，無扭轉背隙

在任何安裝位置的殘余扭矩為零

環境溫度 -5°C 至 +120°C

電樞的無磨損軸向運動

技術細節

描述 價值

額定扭矩范圍 0.01 牛米 - 240 牛米

電壓 直流 24 V

防護等級 IP 00

溫度范圍 -5 °C 雙 +120 °C
