BRINKMANN快吸式沉水泵SZG701/220用于抽送夾帶大量空氣的介質

BRINKMANN快吸式沉水泵SZG701/220用于磨削

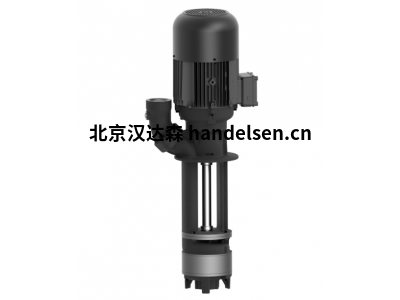

BRINKMANN快吸式沉水泵SZG

SZG系列配備了研發的"BRINKMANN氣液分離系統" 特別適用于抽送夾帶大量空氣的介質(研磨油) ，

針對高速磨削加工中的應用。

一旦液面達到吸入端時,快吸式沉水泵能快速進入穩定的工作狀況。

SZG 系列提供了一個法蘭于連接壓力表。

該法蘭可用于水平及垂直管路連接。

BRINKMANN快吸式沉水泵

安裝在水箱上

45度 SAE法蘭，管路連接方便

壽命長，由于耐磨軸承

獲得研發的BRINKMANN氣液分離功能

多級形式（急劇升降的性能曲線）

沉水深度最大1.5m

可在泵的吸入端選配攪拌器，攪開磨削泥

應用實例

油或水基冷卻液

磨削應用的回液泵

揚升泵（單級）

BRINKMANN SZG701/220結構

泵體 鑄鐵

端蓋 鑄鐵

軸向葉輪 鑄鋼

徑向葉輪 鑄鋼

軸 鋼

技術數據

流動黏度 ...45 mm²/s (45 cSt)

工作溫度 0...80° C

流量 300 l/min

揚程 15m

高度  503mm

沉水深度  220mm

重量 66.0kg

功率 3.3kw

電壓 220-240V

頻率 50Hz

電流 11.6A

轉速 2930 rpm

BRINKMANN快吸式沉水泵SZG701/220用于磨削
