德國rosta 彈性雙搖臂AD-PV 38 支撐兩個質量振動篩系統

憑借產品多樣性，為多個行業領域提供解決方案。無論是礦產加工、農作物收獲、物料輸送還是食品包裝設備，我們的客戶始終堅信ROSTA產品的質量和性能，以此來提高他們的生產效率。





ROSTA元件是一款彈性體動力扭簧，具有固有阻尼，可施加或抵抗壓力，吸收動能，提供靈活的樞軸安裝點，大多數機器都需要可包含許多單獨組件的各種工程子組件或系統。機器的可靠性取決于每個子組件的性能及其部件的質量。









ROSTA彈性振動支撐，適用于各種形式篩分和振動給料設備的彈性支撐自由振動系統包括篩分機、振動給料機和振動輸送機，這些都需要可靠的，高效的彈性支撐。彈性振動支撐可靠、耐用、免維護，為所有的自動振動系統（從洋蔥分選振動到脫水篩）提供完美的支撐，阻止篩體產生側向擺動。



ROSTA為這些類型的機器提供不同型號的彈性支撐。ROSTA元件采用緊湊設計，具有多種功能。

三合一功能：一個扭簧 一個樞軸軸承 一個防振支座。操作角度為+/-30度，擁有各種扭矩和尺寸，可用于無數領域。





ROSTA橡膠懸架元件主要設計用于扭簧裝置，操作角度為±30℃。根據特定功能，轉動彈簧裝置不僅會(huì )產生扭矩。根據具體應用，通常必須考慮附加的徑向Fr、軸向Fa和／或徑向Mk力。





類型



AB TWIN型

AB-D型

AB-HD型

AB-LF系列

ABI-HD型

ABI型

AB型

AK型

AV型

HSI型

HS型





ROSTA AB50 TWIN和50-2 TWIN由于支撐臂兩側的平行橡膠懸架裝置采用特殊的孿生結構，因此具有非常高的承載能力。與版本AB 50和AB 50-2版本相比，荷載值增加了一倍。



TWIN版本特別適用于安裝大型篩分機設備和篩分機，包括總重量為十噸或以上的反向振蕩機架。由于導波幾何形狀和固有頻率相同，TWIN版本也可與標準版本AB 50／50-2組合，并安裝在篩分機的進料或出料端，具體取決于支撐重量。



支座直接用螺栓固定在球墨鑄鐵底座上，與篩分機和支撐結構相連。



型號

AB 50 TWIN

AB 50-2 TWIN





AB-D型

對于同樣緊湊的設計，AB-D比AB具有更高的承載能力。荷載作用下的線性彈簧撓度仍然足以確保該振蕩裝置具有約3.2 Hz的相對較低的固有頻率。在約16 Hz的振動器或波頻率下，這足以使隔振效率達到約95%。與ROSTA的所有篩分機一樣，AB-D的特性有助于篩分機的線性振蕩運動。以控制方式通過共振時無需橫向導向裝置；支座橫向穩定。這種低成本的振蕩裝置為所有未安裝在“離地”較高的篩選平臺或鋼結構的設備提供了足夠的隔振效果。



型號

AB-D 18

AB-D 27

AB-D 38

AB-D 45

AB-D 50

AB-D50-1.6

AB-D 50-2



AB-HD型

AB-HD型振蕩支座是ROSTA篩分機懸掛的AB型支座系列的“重型”版。例如，與標準版本AB 50-2相比，AB-HD 50-2型的承載能力提高了40%（14€²000而不是10€²000 N），固有頻率略高（頻率=約2.7Hz，而不是2.3Hz）。



AB-HD篩分機支座是在可變裝裝載量下工作的礦篩和集料篩的理想懸掛，對可能發生的過載情況不太敏感。此外，由于承載能力高，這些支座也注定了篩分機承受沖擊載荷的情況（例如，由前端裝載機裝載）。

所有AB-HD型振蕩支座也可采用不銹鋼制作（AISI 304），且與藍色AB-HD型振蕩支座互換！



AB-HD 27

AB-HD 38

AB-HD 45

AB-HD 50

AB-HD 50-1.6

AB-HD 50-2

07 051 085

AB-HD 50-2



ABI-HD型

ABI-HD型振蕩支座是ROSTA篩分機懸掛的AB型支座系列的“重型”版。例如，與標準版本AB 50-2相比，ABI-HD 50-2型的承載能力提高了40%



ABI-HD 15

ABI-HD 18

ABI-HD 27

ABI-HD 38

ABI-HD 38

ABI-HD 45

ABI-HD 50

ABI-HD 50-2

07 171 127

ABI-HD 50-2





振動給料系統，動給料系統是指在一個確定的方向傳遞運動，就像振動器/搖桿輸送系統。例如，煙草搖床和曳引輸送機。ROSTA的彈性單/雙搖具有免維護、高效、靜音運行和使用壽命長的特點



ROSTA的每一款產品的核心是1944年使用一個外殼開發的原始技術概念，其中包含一個由4根橡皮繩環繞的內正方形。它的作用ROSTA元件采用緊湊設計，具有多種功能。三合一功能：一個扭簧一個樞軸軸承一個防振支座操作角度為+/-30度，擁有各種扭矩和尺寸，可用于無數領域。



ROSTA橡膠懸架元件主要設計用于扭簧裝置，操作角度為±30℃。根據特定功能，轉動彈簧裝置不僅會(huì )產生扭矩。根據具體應用，通常必須考慮附加的徑向Fr、軸向Fa和／或徑向Mk力。









AD-C型

AD-PV型

AD-P型

AK型

AR型

AS-C型

AS-PV型

AS-P型

AUI型

AU型

AV型

STI型

ST型





ROSTA彈性雙搖臂AD-C用于雙質體振動給料。（雙槽體）



AD-P／AD-C型ROSTA雙懸掛裝置用于懸掛和支撐兩個質量振動篩系統。支架固定的中心點在雙搖臂的中間。



AD-C型號的設計與AS-C型的摩擦嚙合方式相同。外殼和內部正方形部分由焊接鋼制成。 AS-C型的內部正方形部分由鋁型材制成



AD-C 18

AD-C 27

AD-C 38

AD-C 45

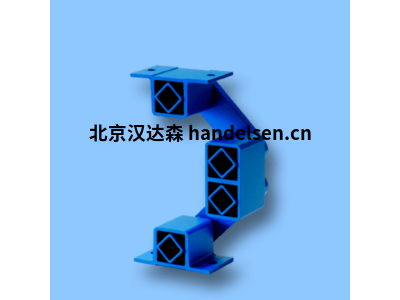

AD-PV型AD-PV／AD-C型ROSTA雙懸掛裝置用于懸掛和支撐兩個質量振動篩系統。支架固定的中心點在雙搖臂的中間。AD-PV懸掛裝置通過固定法蘭安裝。



外殼和內部正方形部分由焊接鋼制成。AD-PV型的芯配有結構類似于A(yíng)U型的固定板。

AD-PV 18

AD-PV 27

AD-PV 38

AD-PV 45

AD-PV 50

07 121 005

AD-PV 50
