Janitza 通用測量設備 UMG 103-CBM 技術介紹

靳叢偉 T31 QQ：2853369885   手機：15810543160 電話：010-64714988-211 傳真：010-64714988-668 郵件：tk1@handelsen.cn

一、產品概述

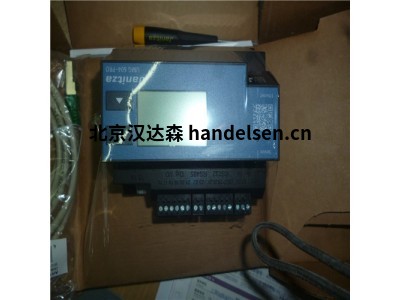

Janitza UMG 103-CBM 是一款多功能的電能質量監測設備，由德國Janitza Elektronik GmbH公司設計制造。該設備集成了先進的電能測量技術、數據存儲功能以及通訊接口，能夠提供全面的電能質量分析。北京漢達森公司作為Janitza產品的授權經銷商，為中國市場提供這款產品的銷售和技術支持。

二、技術參數

1. 基本規格

• 設備尺寸：長46mm x 寬71.5mm x 高98mm，體積小巧，便于安裝。

• 供電電源：115V AC至400V AC，或者100V DC至240V DC，適應不同的供電環境。

• 工作溫度范圍：0°C至55°C，能夠在廣泛的環境溫度下穩定工作。

• 相對濕度：最大95%，無冷凝，保證設備在不同濕度條件下的正常運行。

2. 測量功能

• 電壓測量：提供4個電壓測量輸入端，支持300V CAT III的測量類別，能夠在最高277V的三相四線制系統中進行測量，也適用于最高480V的三相三線制系統。

• 電流測量：3個電流測量輸入端，支持300V CAT II的測量類別，額定電流可調，范圍從5A至1A，測量范圍從0.005A至6A。

• 電能測量：能夠測量有功電能、無功電能和視在電能，支持多種電能計量標準，包括IEC 61000-4-30。

• 諧波分析：能夠檢測電壓和電流的諧波成分，最高可測量到64次諧波。

• 功率因數：計算和顯示功率因數，評估電能質量。

• 事件記錄：內置事件日志，記錄測量過程中的異常事件。

3. 存儲功能

• 數據存儲器：內置4MB閃存，用于存儲測量數據和事件日志，數據可通過USB接口導出。

• 數據記錄周期：用戶可設置數據記錄的時間間隔，從幾秒到幾小時不等。

4. 通信接口

• RS485接口：支持Modbus RTU協議，可用于連接計算機或其他智能設備，實現遠程數據傳輸和控制。

• 閃存接口：通過USB接口，可以將數據存儲器中的數據導出到計算機進行分析。

  Janitza主要型號：



  Janitza IPA40.5



  Janitza IPA40



  Janitza 6A315.3



  Janitza 7A412.3



  Janitza 8A512.3



  Janitza 9A615.3



  Janitza EIPA30.5



  Janitza E6A315.3



  Janitza E7A412.3



  Janitza E13A1030.3



  Janitza ERM60-E3A



  Janitza ERM70-E4A



  Janitza ERM85-E6A



  Janitza IPS20



  Janitza IPS30



  Janitza IPS40



  Janitza IPS21



  Janitza IPS31



  Janitza IPS41



  Janitza STS20



  Janitza STS30



  Janitza STS40



  Janitza STS50



  Janitza STS60



  Janitza STS21



  Janitza STS31



  Janitza STS41



  Janitza STS51



  Janitza STS61



  Janitza KUW30-60



  Janitza KUW30-75



  Janitza KUW30-100



  Janitza KUW30-125



  Janitza KUW30-150



  Janitza KUW30-200



  Janitza KUW30-250



  Janitza KUW40-100



  Janitza KUW40-125



  Janitza KUW1/-150



  Janitza KUW1-200



  Janitza KUW1-250



  Janitza KUW2-300



  Janitza KUW2-400



  Janitza KUW2-500



  Janitza KUW2-250



  Janitza KUW2-300



  Janitza KUW2-400



  Janitza KUW2-500



  Janitza KUW4-250



  Janitza KUW4-300



  Janitza KUW4-400



  Janitza KUW4-500



  Janitza KUW4-600



  Janitza KUW4-750



  Janitza KUW4-800



  Janitza KUW4-1000



  Janitza KUW4.2-250



  Janitza KUW4.2-300



  Janitza KUW4.2-400



  Janitza KUW4.2-500



  Janitza KUW4.2-600



  Janitza KUW4.2-750



  Janitza KUW4.2-800



  Janitza KUW4.2-1000



  Janitza KBU 58



  Janitza KBU 812



  Janitza ASRD 14



  Janitza CT 35/1A



  Janitza CT 64/1A



  Janitza CT27-35



  Janitza CT27-64



  Janitza CT-20



  Janitza CT27-35



  Janitza CT27-64



  Janitza CT-20



  Janitza SC-CT-20*



  Janitza SC-CT-21



  Janitza SC-CT-100



  Janitza SC-CT-200



  Janitza SC-CT-300



  Janitza SC-CT-400



  Janitza SC-CT-500



  Janitza SC-CT-600



  Janitza CT-AC RCM 35N



  Janitza CT-AC RCM 80N



  Janitza CT-AC RCM 110N



  Janitza CT-AC RCM 140N



  Janitza CT-AC RCM 210N



  Janitza KBU 23D*2



  Janitza KBU 58D*2



  Janitza KBU 812D*2



  Janitza CT-AC RCM A110N



  Janitza CT-AC RCM A150N



  Janitza CT-AC RCM A310N



  Janitza CT-AC/DC type B+ 35 RCM



  Janitza CT-AC/DC type B+ 70 RCM

三、應用領域

1. 工業自動化：在工業生產過程中，UMG 103-CBM可以監測電力系統的運行狀態，確保生產設備的穩定供電。

2. 能源管理：在商業和住宅建筑中，該設備可以幫助用戶監測和分析能源消耗情況，優化能源使用效率。

3. 電力系統研究：在電力研究機構，UMG 103-CBM可以用于收集電力系統運行數據，支持電力系統的研究和開發。

4. 可再生能源：在風力發電和太陽能發電等可再生能源項目中，該設備可以監測能源轉換效率，評估系統性能。

四、技術優勢

1. 精確測量：Janitza UMG 103-CBM采用高精度的測量技術，確保電壓、電流和電能參數的準確測量。

2. 多功能性：集成了電壓、電流、電能和諧波等多項測量功能，滿足不同應用場景的需求。

3. 數據存儲：內置大容量閃存，可以存儲長時間的測量數據，方便用戶進行歷史數據分析。

4. 靈活通信：支持Modbus RTU協議，可以輕松集成到現有的監控系統中，實現遠程監控和數據采集。

5. 用戶友好：提供直觀的用戶界面，方便用戶進行設備配置和數據讀取。

五、購買與服務

1. 購買渠道：用戶可以通過北京漢達森公司的網站或授權經銷商了解產品信息并購買。

2. 技術支持：北京漢達森公司提供全面的技術支持，包括產品安裝、配置、使用培訓和故障排除。

3. 售后服務：提供保修期內的免費維修服務，以及長期的技術咨詢和維護支持。

4. 軟件升級：提供軟件升級服務，以適應新的測量需求和技術發展。

5. 定制服務：根據用戶的特定需求，提供定制化的解決方案和服務。

六、結語

Janitza UMG 103-CBM 是一款高性能的通用測量設備，適用于多種電力系統和能源管理場景。通過北京漢達森公司的專業銷售和技術支持，用戶可以獲得高質量的產品和服務體驗。
