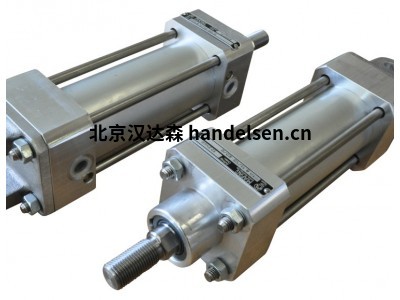

MAFAG液壓缸SZ-GL 280/140-250規格

一、基本參數

• 系列名稱：SZ-GL
• 型號：280/140-250
• 活塞直徑：280毫米
  • 活塞直徑是液壓缸內部活塞的直徑，它決定了液壓缸的推力和拉力大小。
• 活塞桿直徑：140毫米
  • 活塞桿直徑是液壓缸活塞桿的外徑，它影響了液壓缸的剛性和穩定性。
• 行程：250毫米
  • 行程是液壓缸活塞桿從一端運動到另一端的最大距離，它決定了液壓缸的工作范圍。

二、安裝與連接

• 安裝類型：關節軸承/球面軸承
  • 這種安裝方式提供了良好的靈活性和對齊能力，有助于減少安裝誤差和應力集中。

  曹雪莉 QQ：2850590587   手機： 15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

• 壓力連接頭/壓力端口頭：G1 / 2°-0°-180°
  • 描述了液壓缸與液壓系統連接的壓力端口規格和安裝角度。
• 壓力連接底部/壓力端口底部：G1 / 2°-0°-180°
  • 與壓力連接頭相對應，提供了底部端口的規格和安裝角度。

三、性能參數

• 功能/作用方式：雙作用
  • 雙作用液壓缸意味著活塞可以在兩個方向上受到液壓力的作用，從而實現了雙向運動。
• 工作壓力：250 bar
  • 液壓缸在正常工作狀態下所承受的最大壓力。
• 試驗壓力：340 bar
  • 液壓缸在出廠前進行壓力測試時所達到的最大壓力，以確保其安全性能和密封性。
• 壓力介質：液壓油HL / HLP 46 DIN 51524
  • 描述了液壓缸所使用的液壓油類型和規格，這對于保證液壓系統的正常運行至關重要。

四、其他參數

• 顏色/顏料：底漆RAL 7004(信號灰色)/底漆灰色
  • 液壓缸表面的涂層顏色和涂料類型，有助于識別和維護。
• 特殊設計：可能包含一些特定的設計元素或特征，如鉸鏈眼、螺紋規格等，以滿足特定的應用需求。
