Stüwe 公司簡介

Stüwe GmbH und Co.KG 一直是驅動技術機器部件的制造商。生產重點是用于各種應用的摩擦軸-輪轂-連接。

產品范圍還包括制動器、制動盤、軸螺母、轉子鎖和止動-轉向-塊系統。

AS 型外部夾緊裝置用于將可拆卸附件（如制動盤、繩索滑輪或滑輪）連接到任何類型的軸上。

這種類型的緊固的特點是定位簡單自由，非破壞性的組裝和拆卸以及高可轉移負載。在標準交付程序中，

對以下四種設計進行了區分，以便給出最大的差異，以實現您的理想連接。

應用

驅動技術

冶金和軋機技術

破碎技術

輸送技術

攪拌和混合

風力發電廠

類型

類型 A：外圈中的螺紋

類型 AB：外圈中的螺紋并定心

類型C：附件中的螺紋

類型BC：附件中的螺紋并定心

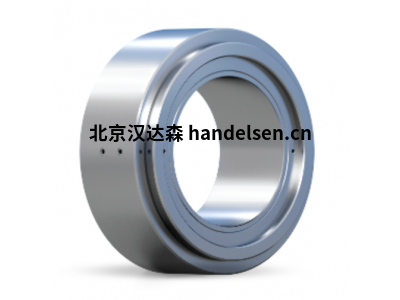

AS 23技術參數

軸直徑   40 - 440 mm

傳遞扭矩  3,3 - 562 kNm

特點 最高扭矩 + 彎矩

安裝

注意，在第一次張緊之前，不得拆卸外部鎖定裝置。

注意，在安裝機器軸之前，請勿擰緊緊固螺栓。

1、對軸和輪轂孔進行脫脂。注意 使用干凈的抹布和溶劑。

2、鎖緊螺栓的螺紋和頭部必須潤滑。注意 使用市售的螺栓膏 （μ=0.1）。

3、螺栓組件和鎖定單元松散地連接在一起。

4、安裝軸或將輪轂滑到軸上，并將外部鎖定單元安裝到軸上。

5、擰緊四個螺栓，這些螺栓通過減小扭矩（大約最大擰緊扭矩的 50% 至 70%）分布在圓周上。

6、在擰緊附加螺栓期間，以向內和向外徑向運動移動法蘭，直到配合間隙橋接。

7、按順序（而不是橫向）逐個擰緊擰緊螺栓。注意 不得超過最大擰緊扭矩。

8、系列 12：擰緊所有緊固螺栓，直到外圈和內圈的側面與部件緊靠。這表明實現了可傳遞扭矩。

系列22和23：必須擰緊所有螺栓，直到外圈碰到內圈。如果外圈不能再沿軸向向內圈移動，

并且不能再使用最大扭矩擰緊鎖緊螺栓，就會(huì )出現這種情況。外圈和零件之間可以留有間隙。

注意 為安全起見，請使用最大擰緊扭矩將螺栓再擰緊 2 圈。
