AMO絕對式角度測量編碼器WMRA1010A用于旋轉軸和傾斜軸

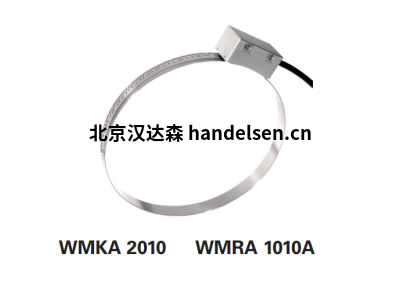

AMO絕對式角度測量編碼器WMRA1010A

AMO 編碼器采用線圈結構，許多線圈沿測量方向對齊，這是使用微型多層技術在基板上實現的。

 AMOSIN® 測量原理的一個重要特點是信號生成的準確性，使用高頻交變場抑制材料中的任何滯后。

傳感器結構（在掃描頭中）和測量刻度之間沿測量方向的相對角度運動會(huì )周期性地改變各個線圈的互感，

從而產生兩個相位差為 90° 的正弦信號。

極其精確的信號及其對環境影響的免疫力使其效果是，在評估電子設備中調節信號后，

與理想正弦形式（諧波含量）的偏差不超過 0.1%。這允許在信號數字化過程中執行高插值因子。

這可以在編碼器本身中完成，也可以在后續電子設備（CNC 等）中完成。

使用絕對測量方法時，編碼器在接通時即可獲得位置值，并可通過后續電子設備隨時調用。無需移動軸即可找到參考位置。

絕對位置信息是從刻度中讀取的，刻度由絕對代碼結構形成。為位置插入單獨的增量軌道。

技術參數

訂貨號 1189021-14

型號 WMRA1010A 3- 1800-MF-R001 .. -001-83

用于模塊化角度編碼器的測量帶環

測量方法：絕對式

測量原理：感應式

掃描方式：外部掃描

刻度載體設計：刻度環

刻劃周期：1000 µm

刻劃精度(弧長）： ±3 µm

刻線數：1800

記錄直徑： 572.31 毫米

直徑公差： ±0.03 毫米

安全概念： 機械連接松動時可排除故障。

角度測量的精度主要取決于

• 刻線的質量， • 刻線載體的穩定性。• 掃描過程的質量， • 信號處理電子元件的質量，

• 軸承刻度的偏心率， • 軸承誤差， 以及 • 與被測軸的聯軸器。
