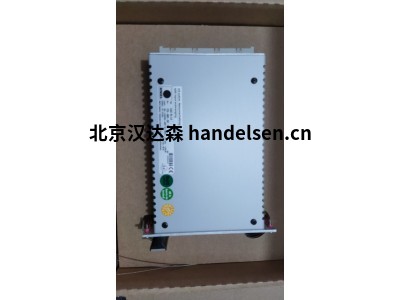

kniel開關電源CAD 15.1,6貨號173-002-02雙輸出端

kniel開關電源CAD 15.1,6貨號173-002-02

低輻射電源，外殼形狀為盒式，適用于 19 英寸系統，2 個輸出端，輸出功率 48W。

CAD 15.1,6訂貨信息

訂貨號173-002-02

拓撲結構：開關模式

輸入 115/230 伏交流

2 個輸出： 輸出 1= 15.00 V; 1.60 A

輸出 2= 15.00 伏；1.60 安

輸出功率： 48 W

測量值 3 U；8 HP

安裝：用于 19 英寸系統

重量：約 0.80 千克

海關稅號：85043121

技術數據

額定運行約 15 分鐘后的保證值，在設備輸出端測量。

輸出O1; O2數據

輸出電壓 [Vdc]  15;  15

設置范圍 (±) [V] 1;  1

額定輸出電流  [A] 1.6;   1.6

電流限制 [A] 1.9;   1.9

特性  V-I

功能  共振

效率 [%] ≥80

電壓偏差隨負載變化 0... 100%（靜態） [mV] ≤ 20 ;   ≤ 20

電壓偏差輸入電壓變化 [mV] ≤ 10 ;  ≤ 10

殘余紋波 (100Hz) [mVpp] < 2  ; < 2

工作頻率紋波（50-190kHz） [mVpp] < 4 ;   < 4

疊加開關尖峰 [mVpp] < 4 ;   < 4

動態控制偏差 ?Ia = 65...100% [mV] ≤ 80;   ≤ 80

控制時間 ?Ia = 65...100%  [µs] ≤ 250 ;  ≤ 250

啟動延遲 [ms] ≤ 800

過壓保護輸出出廠設置 [V]   通過 TVS 二極管限制電壓

跳閘后的殘余電壓 [V]  0

傳感器電纜 [V]  最大 0.25 (負載引線補償）每條負載引線

過載保護 連續防短路

溫度系數 [ppm/K]  200

輸入數據

輸入電壓標稱范圍 [Vac] 100…115 ；205…230

工作范圍（自動切換） [Vac]  ±10% ≈ 90…127 ；±10% ≈ 185…253

頻率（根據要求可達 440 赫茲） [Hz] 50…400 ±10% ≈ 45-440 ；50…400 ±10% ≈ 45-440

輸入電壓故障時緩沖時間 [ms] ≥25

最大輸入電流（額定范圍內） [A]  1.2;    0.6

其他數據

設備保險絲（初級，內部）[A]  T 1.6

工作溫度范圍(距側壁 5 毫米處測量） [ºC] - 25... 0... + 50

外殼/冷卻器最高允許溫度 [ºC] +70

存儲溫度范圍 [ºC] - 40... + 85

重量[kg]  0.8
