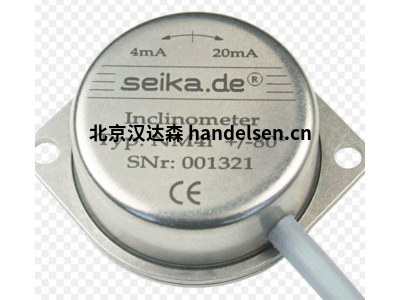

德國Seika傾斜傳感器 / 傾斜儀 NA2-05

技術規格

‌供電電壓‌：9V至30V DC。

‌尺寸‌：具體尺寸參見尺寸圖。

‌電流消耗‌：約2mA（外部供電電壓5V時約1mA）。

‌參考電壓輸出‌：5.00V，最大輸出電流5mA。

‌溫度漂移‌：參考電壓的溫度漂移小于25ppm/K。

‌工作溫度范圍‌：-40°C至+85°C。

‌存儲溫度范圍‌：-55°C至+90°C。

‌防護等級‌：IP65。

‌重量‌：傳感器（不包括安裝環和電纜）18.5g。

‌環境濕度‌：0%至100%相對濕度。

‌信號噪比‌：信號輸出（0...10kHz）小于150µVss，電氣信號噪比大于85dB。

‌橫向靈敏度‌：在45°傾斜時小于測量值的1%。

‌電壓偏移‌：在0°傾斜時為2.5V。

‌穩定時間‌：達到實際值的98%小于0.3秒。

‌最大輸出電壓范圍‌：0.05V至4.95V。

產品特點

‌小型輕便‌：具有小巧的體積和輕質的重量。

‌線性輸出‌：提供線性輸出響應。

‌高精度‌：具有高測量精度。

‌零漂移小‌：零位漂移小。

‌低交叉靈敏度‌：具有小的交叉靈敏度。

‌長期穩定性‌：具有高長期穩定性，幾乎無限的使用壽命。

‌無滯后‌：輸出信號無滯后。

‌集成傳感器電子元件‌：包括信號調理器和低通濾波器，無數據丟失的內存損失。

‌溫度補償‌：具有溫度補償的0...5V輸出信號，高度穩定的內部電壓調節。

‌可選5V參考電壓輸出‌：提供可選的5V參考電壓輸出。

‌寬電壓范圍‌：未調理的工作電壓在9V至30V之間。

‌低功耗‌：功耗低。

‌反向電壓保護‌：具有反向供電電壓極性保護功能。

‌認證‌：EMC和CE認證，不受周圍電磁場的干擾。

‌無機械部件‌：無移動機械部件，防震。

‌密封性能‌：密封性能好。

‌電氣隔離‌：傳感器通過高質量塑料外殼與測量點電隔離，無需接地連接。

‌零點可調‌：可通過夾緊環360°調整零點。

工作原理

這些傾角傳感器基于電容式、介電液體原理，包含新的傳感器電子元件，由高度穩定的激光修整信號調理器、電子溫度漂移補償、高度穩定的電源電壓調節電路和低通濾波測量信號組成，以消除不需要的噪聲。

應用領域

適用于需要小型輕便設備、可替換性、相對大傾角測量以及標準化模擬電壓輸出信號的測量場景。例如測量儀器、檢測設備、水陸空交通工具、自動化和安全技術、起重機、升降設備、機器人、科學設備制造、醫學、電信以及導航系統等領域。

SEIKA Mikrosystemtechnik GmbH公司生產的傾角傳感器系列，包括NA2-05、NA2-10、NA3-30、NA4-45和NA4-70型號。這些傳感器集成了0...5V信號調理器，用于測量±5°、±10°、±30°、±45°、±70°范圍內的傾角。
