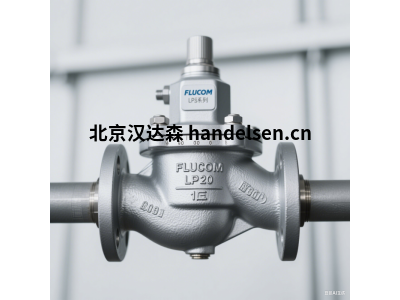

FLUCOM LPS 20 系列泄壓閥：工業流程安全的精密守護者

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在石油化工、電力能源、制藥食品等現代工業領域，高壓流體系統無處不在。它們如同工業的“血管”，輸送著生產的命脈。然而，壓力失控如同血管破裂，瞬間便能引發災難性后果——設備損毀、生產停滯、環境污染，甚至人員傷亡。此時，泄壓閥（Safety Valve / Pressure Relief Valve）便成為守護系統安全的后一道防線。FLUCOM 作為德國精密閥門技術的代表其 LPS 20 系列彈簧式泄壓閥憑借設計、可靠的性能和廣泛的應用適應性，在全球工業安全領域贏得了高度信賴，成為眾多關鍵流程中“安全衛士”。

一、守護之盾：泄壓閥的核心使命與 LPS 20 系列定位

泄壓閥的核心使命簡單而關鍵：超壓保護。當系統壓力因故障（如冷卻失效、閥門誤關、反應失控、火災等）意外升高并超過預設的安全極限時，泄壓閥必須即時、可靠、足量地開啟，將超壓介質（氣體、蒸汽或液體）快速排放至安全地點（如火炬系統或密閉回收裝置），從而將系統壓力強行限制在安全范圍內，保護人員、設備和環境免受超壓破壞。

FLUCOM LPS 20 系列正是為承擔這一關鍵使命而設計。它屬于直接作用式彈簧載荷泄壓閥，是工業領域應用廣泛、技術成熟的泄壓閥類型之一。該系列定位于中高壓、高可靠性、多介質適應的工業應用場景，特別強調：

·         精確起跳： 嚴格按照設定壓力（Set Pressure）精準開啟。

·         快速全啟： 達到超壓時迅速達到全開狀態（通常遵循API 526、ASME Sec I/VIII或ISO 4126標準規定的排量曲線），確保足量排放。

·         穩定回座： 系統壓力恢復正常后，能緊密關閉，無頻跳或顫振，減少介質損失和閥件磨損。

·         持久耐用： 采用優質材料和精密制造，適應苛刻工況（高溫、高壓、腐蝕、臟污等），確保長壽命和低維護。

·         認證齊全： 符合主要的國際安全標準（如ASME, PED, AD2000），具備相應認證標記，滿足全球法規要求。

二、匠心設計：LPS 20 系列的技術精髓

LPS 20 系列的性能源于其精妙的設計理念和嚴謹的制造工藝：

1. 優化的流道與閥瓣設計：

o    高效流線型結構： 閥門內部流道經過CFD（計算流體動力學）優化，大限度減少流動阻力，提高介質流通效率，確保在超壓瞬間能快速建立足夠的升力使閥門開啟。

o    精密的閥瓣/閥座密封副： 采用硬化處理（如堆焊司太立合金）的金屬密封面，確保在高溫高壓下的優異密封性和耐磨性。閥瓣設計（如反沖盤結構）有助于利用排放介質產生的反作用力，加速閥門開啟過程，實現“突跳”開啟特性（Pop Action），迅速達到全開狀態和大排放能力。

o    平衡式設計（部分型號）： 對于背壓較高或壓力設定值接近系統工作壓力的場合，LPS 20 系列可選配平衡波紋管（Bellows）設計。波紋管有效隔離了閥蓋腔室與排放背壓，消除了背壓變化對閥門開啟壓力（Set Pressure）和排放性能的影響，保證了動作的精確性和可重復性。

2. 高性能彈簧系統：

o    高品質彈簧鋼： 選用經過嚴格熱處理和表面處理的優質彈簧鋼制造，確保在設定的工作溫度范圍內提供穩定、線性的彈力，抵抗應力松弛和蠕變。

o    精確校準與鎖定： 彈簧預緊力通過調節螺栓精細設定，并通過鎖緊螺母牢固鎖定，防止運輸或振動導致的設定值漂移。FLUCOM 的精密調校設備保證設定壓力的高精度。

o    彈簧保護： 閥蓋設計有效保護彈簧免受環境（如腐蝕性大氣、雨水）或排放介質的影響。

3. 堅固耐用的結構與材料：

o    主體材料： 提供廣泛的材料選擇，包括碳鋼（WCB, LCC）、合金鋼（WC6, WC9）、不銹鋼（CF8M/316, CF3M/316L）等，滿足不同介質（腐蝕性、潔凈度）和溫度壓力等級的要求。

o    關鍵部件強化： 閥瓣、閥座、導向套等關鍵摩擦和密封部件采用更高等級材料或表面硬化處理，顯著提升耐磨蝕和抗沖刷能力。

o    嚴苛制造與檢驗： 遵循嚴格的質量管理體系（如ISO 9001），從鑄造、加工到裝配，每道工序都經過嚴格的質量控制。關鍵閥門通常進行工廠水壓試驗（Shell Test）、氣密試驗（Seat Tightness Test）和排量系數（Certified Flow Capacity/KdR）驗證試驗，并提供詳細的測試報告。

4. 靈活的配置與連接：

o    多種端部連接： 提供法蘭連接（RF, RTJ 等，符合ANSI, DIN, JIS, GB等標準）、螺紋連接（NPT, BSP）或焊接端（SW, BW）等多種選項。

o    多樣化選項： 可選配提升扳手（Lifting Lever）用于手動測試；不同形式的閥帽（Open Bonnet, Closed Bonnet with Vent）；不同材質的墊片和填料；用于蒸汽應用的敞開式閥蓋（Open Bonnet）設計等。

o    廣泛的設定壓力與排量范圍： LPS 20 系列涵蓋多種通徑（通常從DN 20/25到DN 100/150甚至更大），能夠滿足從低壓到高壓（具體范圍需參考選型手冊），從小排量到大排量的各種保護需求。

三、廣泛賦能：LPS 20 系列的核心應用領域

憑借其可靠性和適應性，FLUCOM LPS 20 系列活躍在眾多關乎國計民生的工業心臟地帶：

1. 石油天然氣與煉油化工：

o    油氣分離器、反應器、分餾塔、換熱器、儲罐、壓縮機、管道系統等的超壓保護。

o    處理介質包括原油、天然氣、液化氣（LPG, LNG）、各種烴類、酸性氣體（需特殊材質）、蒸汽、水等。

2. 電力工業（火電、核電）：

o    鍋爐本體及過熱器、再熱器、省煤器的蒸汽超壓保護（需符合ASME Sec I）。

o    除氧器、高壓加熱器、汽輪機旁路系統、輔汽系統、核島輔助系統等。

o    關鍵應用對閥門的快速響應、高排量、高溫高壓耐受性要求。

3. 化工與制藥：

o    各類化學反應釜、聚合釜、高壓滅菌器、蒸餾塔、溶劑儲罐、干燥設備等。

o    處理強腐蝕性、有毒有害、高純度或無菌要求介質，對材質、密封和清潔度（CIP/SIP兼容設計可選）有特殊要求。

4. 油氣儲運：

o    LNG接收站儲罐及管道、長輸管線站場設備、球罐、裝車臂等的超壓保護。

5. 一般工業過程：

o    空壓系統、熱力系統（蒸汽鍋爐、熱水鍋爐 - 需符合相關標準）、液壓系統、工業氣體（氮氣、氧氣、氫氣等）儲運及使用設備。

四、精益求精：選型、安裝與維護的關鍵考量

要充分發揮 LPS 20 系列的性能，正確的選型、安裝和維護至關重要：

·         精準選型是基石：

o    確定保護對象與工況： 明確被保護設備、介質（相態、組分、特性如腐蝕性、毒性、黏度、潔凈度）、工作壓力溫度、大允許工作壓力（MAWP）、所需泄放量（Relieving Capacity）。

o    計算泄放量： 依據公認標準（API 520/521, ASME Sec I/VIII, ISO 4126等）和具體的超壓工況（如火災、堵塞、熱膨脹、化學反應失控等）精確計算所需的小有效泄放面積和排量。

o    選擇型號與參數： 根據計算結果、設定壓力、背壓、介質特性選擇LPS 20系列的具體型號（通徑）、材料、連接方式、設定壓力范圍、是否需要平衡波紋管、特殊選項（如提升扳手、閥蓋形式）等。務必嚴格遵循FLUCOM選型手冊和咨詢專業工程師。

·         規范安裝保安全：

o    位置： 盡可能直接安裝在被保護設備或管道的頂部/上方，入口管線應短而直，管徑不小于閥門入口口徑，避免積液袋。

o    出口： 排放管線應支撐牢固，流向安全地點（火炬、處理設施、大氣 - 需合規），管徑足夠大，阻力?。ǖ捅硥海?，考慮反作用力、排放噪聲和介質冷凝/凍結問題。平衡波紋管閥需注意波紋管壓力極限。

o    隔離閥： 通常禁止在泄壓閥入口安裝隔離閥（法規要求例外時需嚴格鎖閉并監管）。出口隔離閥（如需要）必須連鎖開啟或采取其他確保不阻礙排放的措施。

o    調試： 安裝后需由專業人員進行終的壓力設定驗證和功能測試（按標準規范）。

·         定期維護延壽命：

o    定期測試： 根據法規（如壓力容器定期檢驗規則）、工廠安全規程和閥門使用狀況，進行定期在線測試（使用提升扳手）或離線校驗（拆下送至有資質的校驗機構）。校驗周期通常為每年或更短（苛刻工況）。

o    檢查與保養： 檢查外部泄漏、腐蝕、損傷；檢查彈簧是否腐蝕或變形；檢查活動部件是否卡澀；檢查排放管是否暢通。離線校驗時清潔、檢查密封面磨損情況、導向間隙、彈簧性能等，更換必要備件（墊片、填料、甚至閥瓣/閥座組件）。

o    記錄管理： 建立完整的閥門臺帳，記錄每次校驗、測試、維修的結果和日期。

五、選擇 FLUCOM LPS 20 系列的價值

在關乎生命財產安全的領域，選擇泄壓閥絕非簡單的設備采購，而是對安全承諾、可靠保障和長期價值的投資。FLUCOM LPS 20 系列的價值體現在：

·         無與倫比的可靠性： 德國精密制造工藝、優質材料、嚴格測試和認證，確保在關鍵時刻絕不“掉鏈子”。

·         精確一致的性能： 精準的起跳、穩定的回座、足額的排量，為系統提供可預測、可依賴的安全邊界。

·         廣泛的適應性： 豐富的配置選項和材料選擇，能從容應對從常規到苛刻的各種工業環境挑戰。

·         法規合規保障： 符合主流國際標準并獲得認證，助力用戶滿足全球各地區嚴格的安全生產法規要求。

·         長壽命與低總成本： 堅固耐用的設計減少了非計劃停機和頻繁更換的成本，優化的性能降低了介質損失和能耗，專業的服務支持延長了閥門使用壽命，顯著降低了總擁有成本（TCO）。

·         專業支持網絡： FLUCOM 及其授權合作伙伴提供專業的技術咨詢、選型支持、快速交付和售后服務（如校驗、維修）。

結語

FLUCOM LPS 20 系列泄壓閥，不僅僅是一個安裝在管道上的金屬部件，它是工業流程中一道隱形的安全長城，是工程師對安全生產的嚴謹承諾。它以精密的德國工藝、性能表現和可靠的超壓防護能力，默默守護著全球無數工廠、裝置和人員的平安。在追求高效生產的同時，對安全設備的選擇容不得半點妥協。選擇 FLUCOM LPS 20 系列，就是為您的關鍵資產和核心流程選擇了經得起時間考驗的、值得信賴的安全保障。在壓力的臨界點上，讓 LPS 20 成為您堅實的防線。
