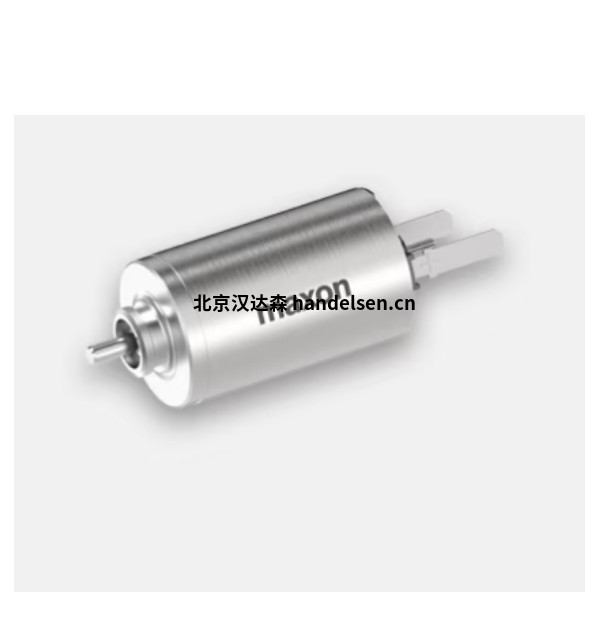

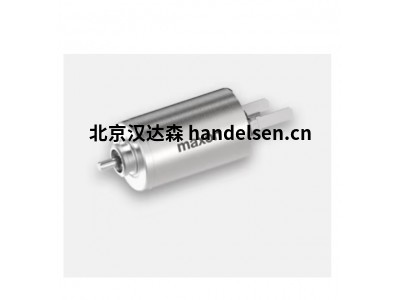

瑞士maxonmotor DCX 22 S ?22 mm貴金屬刷燒結套筒軸承有刷直流電機
一、概括
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
有刷直流電機具有高性能，有吸引力的成本。
有刷直流電機可以在沒有外部電子設備的情況下運行。maxon DCX 電機具有扭矩密度和平穩運行。堅固耐用的 maxon 轉子采用堅固的設計，無需鐵芯，幾乎可為所有應用提供動態驅動。
二、產品介紹
maxon DCX電機具有功率密度（單位體積扭矩）和絕對安靜的運行。堅固的結構，結合無鐵芯繞組，使 DCX 電機成為幾乎所有應用場景的高動態驅動器。
DCX 22 S 是一個真正的配置奇跡。預緊滾珠軸承或燒結軸承、石墨或貴金屬電刷，可選配 CLL、EMI 濾波器等 - 這些廣泛的選擇構成了大范圍應用的基礎。
型號：DCX 22 S Ø22 mm，貴金屬刷，燒結套筒軸承
標稱電壓下的值
標稱電壓 6 伏
空載速度 6190 轉/分
空載電流 44.8 毫安
額定速度 4960 轉/分
標稱扭矩（最大連續扭矩） 10.6 毫牛米
標稱電流（最大連續電流） 一個 1.2
失速扭矩 53.7 毫牛米
堵流 一個 5.85
最大效率 84 %
特性
端子電阻 1.02 ?
端子電感 0.0576 毫米
扭矩常數 9.18 毫牛米/年
速度常數 1040 轉/伏
速度/扭矩梯度 116 轉/米
機械時間常數 6.14 毫秒
轉子慣量 5.05 克厘米²
熱數據
熱阻外殼 - 環境 16 千瓦
熱阻繞組外殼 7 千瓦
熱時間常數繞組 18.1 秒
熱式時間常數電機 528 秒
環境溫度 -30...+85 °C
繞組溫度 +100 °C
機械數據
軸承類型 套筒軸承
最大速度 7160 轉/分
軸向游隙 0 mm，徑向負載 < 0 N 時
0.2 mm，徑向負載 > 0 N 時
徑向游隙 0.02 毫米
最大軸向負載（動態） 0.1 牛
最大壓配合力（靜態） 80 牛
（靜態，支持軸） 440 牛
最大徑向載荷 3 N，距法蘭 5 mm
其他規格
極對數 1
換向器段數 9
高壓釜循環次數 0
產品
重量 66 克
三、產品明細
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 6 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 9 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 12 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 18 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 24 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 4.5 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 6 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 9 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 12 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 18 伏
DCX 19 S Ø19 mm，貴金屬刷，滾珠軸承 19 毫米 5 瓦 24 伏
DCX 19 S Ø19 mm，石墨刷，滾珠軸承 19 毫米 11 瓦 9 伏
DCX 19 S Ø19 mm，石墨刷，滾珠軸承 19 毫米 11 瓦 12 伏
DCX 19 S Ø19 mm，石墨刷，滾珠軸承 19 毫米 11 瓦 18 伏
DCX 19 S Ø19 mm，石墨刷，滾珠軸承 19 毫米 11 瓦 24 伏
DCX 22 L Ø22 mm，貴金屬刷 CLL，滾珠軸承 22 毫米 10 瓦 24 伏
DCX 22 L Ø22 mm，貴金屬刷 CLL，滾珠軸承 22 毫米 10 瓦 36 伏
DCX 22 L Ø22 mm，貴金屬刷 CLL，滾珠軸承 22 毫米 10 瓦 48 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 6 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 9 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 12 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 18 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 24 伏
DCX 22 L Ø22 mm，貴金屬刷，燒結套筒軸承 22 毫米 10 瓦 36 伏
