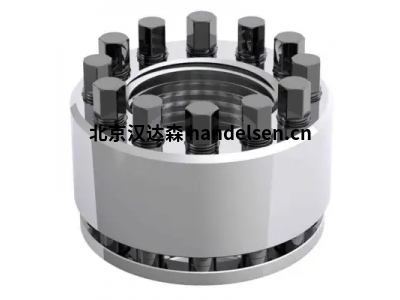

Schaaf 液壓螺母 HM PG11：緊湊空間中的強大預緊力解決方案

一、核心功能：液壓預緊的革命性優勢

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

液壓螺母的核心原理是利用液壓油在密閉腔室內產生的巨大壓力，推動活塞產生軸向位移，從而精確、高效地對螺栓施加所需的巨大預緊力。HM PG11 體現了這一原理的優勢：

1.      超高預緊力，輕松應對重載： 在相對較小的徑向尺寸內，HM PG11 能產生驚人的 1700 kN（約 173 噸力）的預緊力。這遠超人力或傳統液壓扳手所能達到的極限，確保大型法蘭、軸承座或關鍵結構連接達到設計要求的緊固狀態。

2.      精準控制，均勻受力： 液壓系統允許對施加的壓力進行精確調節，從而實現對螺栓預緊力的精準控制。多個液壓螺母配合液壓泵站同步使用時，能確保連接面上的所有螺栓受力均勻一致，極大降低螺栓疲勞斷裂和連接面泄漏的風險。

3.      安全可靠，遠離傷害： 操作人員遠離螺栓緊固點，通過液壓軟管遠程操作泵站，避免了傳統大錘敲擊或強力扳手可能帶來的滑脫、反彈等安全隱患，大大提高了作業安全性。

4.      空間適應性： 這是 HM PG11 型號突出的特點之一。其緊湊型設計專門針對螺栓頭周圍徑向空間極其受限的工況。相比標準液壓螺母，PG11 在提供強大力量的同時，顯著減小了自身在螺栓徑向方向占用的空間，解決了許多傳統工具無法安裝的痛點。

5.      高效便捷，省時省力： 安裝和操作流程相對簡單快捷。使用液壓泵站加壓，瞬間即可達到所需預緊力，效率遠高于人工緊固大型螺栓。泄壓后，螺母本體（螺母環）可以輕松旋下，方便重復使用。

6.      無損拆卸： 同樣利用液壓原理，HM PG11 可以安全、可控地釋放螺栓預緊力，輕松拆卸緊固件，避免對螺栓或螺紋造成損傷。

二、深入解析：Schaaf HM PG11 關鍵功能參數

以下參數基于 Schaaf 典型產品數據，實際應用前務必查閱具體訂購型號的技術文檔或咨詢 Schaaf 技術部門確認：

三、典型應用場景：哪里需要 HM PG11？

HM PG11 的“小身材大力氣”特性使其在以下空間受限且需要高預緊力的場景中：

1.      風力發電機： 塔筒法蘭連接、齒輪箱軸承鎖緊、主軸鎖緊螺母、偏航/變槳軸承安裝等部位，空間往往非常緊湊。

2.      大型礦山機械： 破碎機主軸鎖緊、球磨機/半自磨機端蓋法蘭、大型回轉支承安裝。

3.      重型工程機械： 挖掘機、起重機等的回轉支承安裝與預緊。

4.      船舶與海洋工程： 推進器主軸鎖緊、大型甲板機械關鍵連接。

5.      水電設備： 水輪機主軸連接法蘭、導水機構關鍵螺栓。

6.      鋼鐵冶金設備： 軋機牌坊連接、輥系軸承鎖緊。

7.      任何螺栓徑向空間狹小但要求超高預緊力的關鍵連接點。

四、安全操作與維護要點

1.      壓力勿超限： 嚴格按照額定工作壓力（1500 bar）操作，嚴禁超壓使用，否則可能導致設備爆裂造成嚴重人身傷害和財產損失。泵站必須配備可靠的壓力表和過載保護閥。

2.      螺紋匹配與清潔： 確保液壓螺母螺紋（M110x4）與螺栓螺紋匹配且清潔無損。螺栓強度等級必須足夠（推薦 10.9 級或更高）。

3.      正確安裝： 將螺母環（本體）手動旋入螺栓至貼合支撐面。確?；钊幱诔跏迹ㄎ醇訅海┪恢?。連接快換接頭前確保清潔。

4.      平穩加壓： 使用合格泵站平穩加壓至目標壓力（根據所需預緊力計算得出）。達到壓力后，保持壓力，手動擰緊螺母環上的機械鎖緊環（如有）或鎖緊螺釘（根據具體設計），使其緊貼支撐面，承擔住載荷。 這是關鍵步驟！

5.      泄壓： 確認鎖緊到位后，緩慢、地釋放液壓壓力。觀察壓力表歸零。

6.      拆卸軟管： 泄壓后拆卸液壓軟管。

7.      定期維護： 使用后清潔表面油污。定期檢查密封件是否磨損、老化、開裂，如有損壞立即更換。檢查螺紋和活塞表面有無損傷。按制造商建議使用和儲存液壓油。

8.      專業培訓： 操作人員必須接受專業培訓，充分理解設備原理、操作流程和安全風險。

五、為何選擇 Schaaf HM PG11？

·         德國品質與可靠性： Schaaf 是液壓緊固技術領域的以高品質、高精度和耐用性著稱。

·         強大的緊湊型解決方案： HM PG11 系列是 Schaaf 針對狹小空間高預緊力需求的產品，性能經過全球眾多苛刻工業場景驗證。

·         技術： 優化的結構設計和材料選擇確保了在極限壓力下的穩定性和長壽命。

·         全球支持與服務： Schaaf 通常擁有完善的全球銷售和服務網絡，能提供及時的技術支持和備件供應。

·         系統兼容性： 與 Schaaf 的 SPU 系列高壓泵站無縫兼容，形成高效、可靠的緊固系統。

結論

Schaaf 液壓螺母 HM PG11 不僅僅是一個工具，它是解決重型工業中狹小空間超高預緊力挑戰的關鍵技術方案。其高達 1700 kN 的預緊力輸出，在緊湊的徑向尺寸內實現，賦予了工程師在設計和維護關鍵設備時靈活性和可靠性。無論是確保風電機組在狂風中屹立不倒，還是保障礦山巨獸高效運轉，HM PG11 都在看不見的地方發揮著巨大的作用。理解其強大的功能參數、正確的操作流程和安全規范，是充分發揮其效能、保障人員和設備安全的基礎。在追求設備連接可靠性的道路上，Schaaf HM PG11 無疑是一顆閃亮的明星。
