關于Elbe萬向軸在包裝機械貼標機應用的詳細介紹

貼標機是以粘合劑把紙或金屬箔標簽粘貼在規定包裝容器上的設備。其工作流程如下：

當傳感器發出貼標物準備貼標的信號后，貼標機上的驅動輪轉動。由于卷筒標簽在裝置上呈張緊狀態，當底紙緊貼剝離板改變方向運行時，因標簽自身材料有一定堅挺度，前端被強迫脫離、準備貼標。此時貼標物體恰位于標簽下部，在貼標輪作用下實現同步貼標。貼標后，卷筒標簽下面的傳感器發出停止運行信號，驅動輪靜止，完成一個貼標循環。



二、貼標機萬向節的安裝位置與作用

1. **安裝位置**：

貼標機萬向節的具體安裝位置依貼標機的型號和設計而異，一般安裝在貼標機的關鍵轉動或調整部位，以實現標簽的靈活定位和貼附。

2. **作用**：

在貼標機的上下料、標簽傳送、標簽定位或貼附等過程中，萬向節可起到調整角度、保持靈活性或確保穩定性的作用。比如在標簽傳送系統中，萬向節可用于連接傳動軸和標簽傳送機構，使標簽傳送能靈活調整方向或角度。

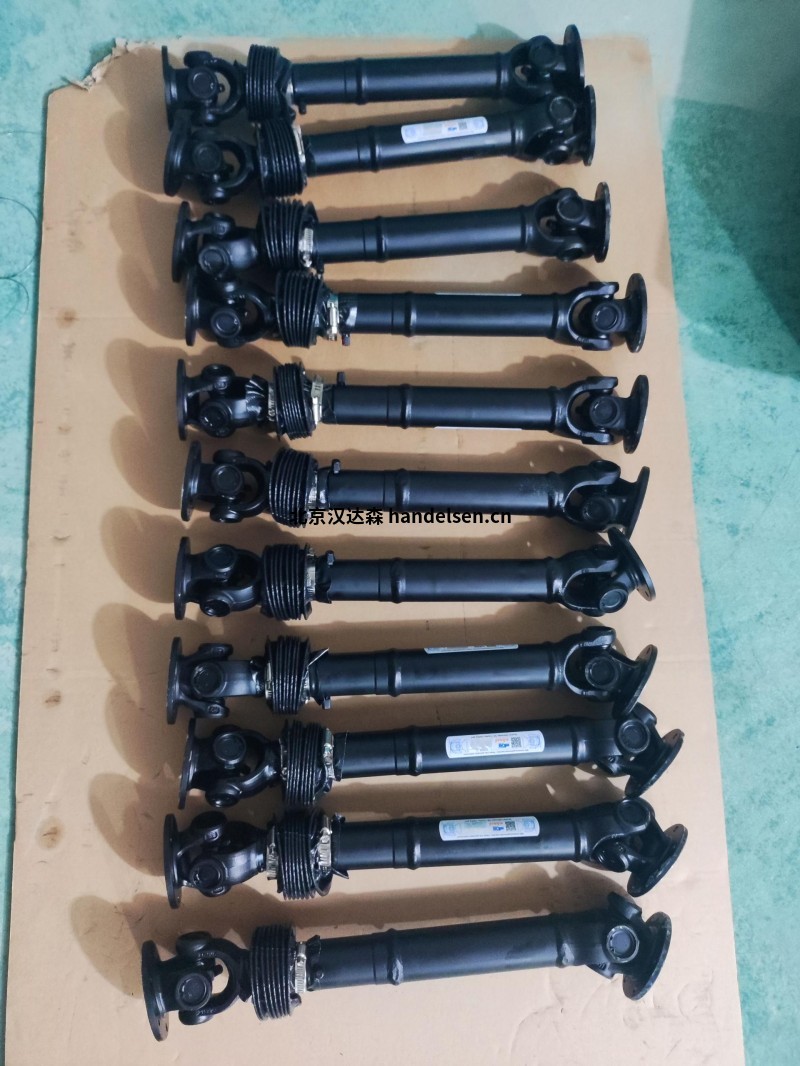

三、Elbe萬向軸在貼標機上的應用情況

1. **應用型號**：

Elbe萬向軸應用在貼標機上主要是較小的型號，如型號0.109.130.0202，此為短版本的萬向軸。

2. **具體參數**：

    - 偏轉角度為20°。

    - 兩側的連接法蘭直徑為90mm。

    - 最短長度225mm。

    - 伸縮長度有25mm和40mm兩種可選。

    - 可傳遞扭矩1700 - 2200Nm。



四、貼標機的組成部件

1. **放卷輪**：

為被動輪，用于安放卷筒標簽，通常裝有可調節摩擦力的摩擦制動裝置，以控制卷筒速度及張緊力，保持平穩輸紙。

2. **緩沖輪**：

與彈簧相連，可往復擺動，在裝置啟動時能吸收卷筒材料的張緊力，保持材料同各輥接觸，防止材料斷裂。

3. **導向輥**：

由上下兩個組成，起卷筒材料的導向和定位作用。

4. **輸送裝置**：

對被貼標的產品有序平穩地輸送，Elbe萬向軸也可在一些較大產品的輸送裝置中應用，通過電機驅動減速機，萬向軸帶動驅動輪平穩運行。



五、產品供應特點

根據不同的使用場景，可提供190Nm至27000Nm各扭矩值的產品，并且能根據客戶使用情況確認型號及定制長短尺寸，以滿足不同客戶需求。
