使用障礙物連接空氣傳感器Ex

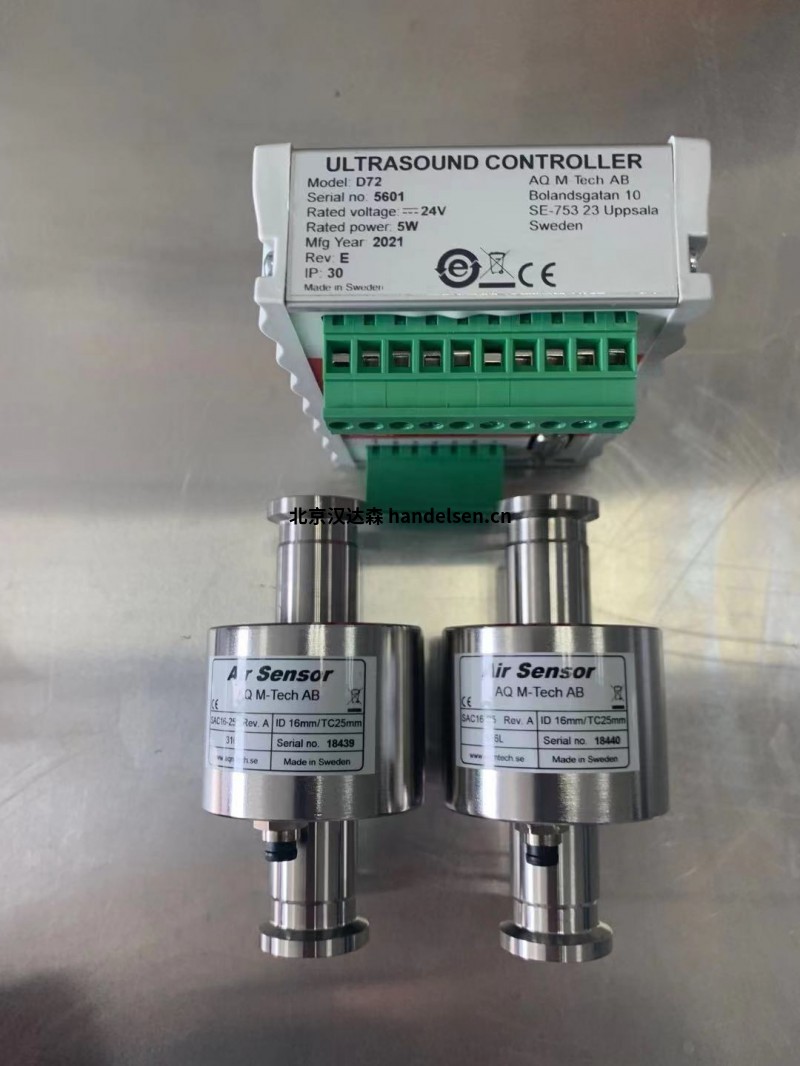

超聲波控制器D72、DP72或D128沒有經過防爆認證，必須使用本安型屏障來連接空氣傳感器Ex。下圖顯示了如何通過兩個屏障將兩個空氣傳感器連接到一個超聲波控制器。重要的是要根據EN 60079-14標準安裝屏障和傳感器，并根據附錄B總結電壓和電流的情況。

電纜

該電纜將空氣傳感器連接到屏障的危險側。

空氣傳感器SAC Ex的電纜通過空氣傳感器上的一個連接器連接。

該電纜有不同的長度，最大電纜長度為40米。

空氣傳感器FCS Ex的電纜是永久性地連接在空氣傳感器上。

最大的電纜長度為10米。

空氣傳感器CCS Ex的電纜通過一個連接器連接到一個非常短的電纜上。

空氣傳感器CCS Ex的電纜通過一個連接器連接到空氣傳感器上，最大的電纜長度為40米。

40m.

電纜的屏蔽很重要，因為它可以防止外部噪音進入。

注意！電纜的非屏蔽部分應最大為40mm。

選擇屏障

必須根據EN 60079-14來選擇屏障，但也有測量方面的考慮。

但在選擇屏障時也有測量方面的考慮。

1. 隔離柵必須使用電阻式電流限制。

2. 2.隔離柵必須為無偏置的相對地交流電流而制作。

3. 隔離柵的電壓應該是最小的±8V AC。

4. 阻隔電阻應最大為110Ω。

5. 5.在2MHz的阻隔衰減應該是最大的10dB。

6. 6. 屏障對地電容應最大為3nF。

柵欄外防護板

屏蔽鋁板必須放在屬于每個超聲控制器的每組屏障外。

齊納屏障是沒有屏蔽的，所以如果沒有屏蔽鋁板，噪音就會(huì )在屬于不同超聲波控制器的屏障之間傳播。

屬于不同超聲控制器的柵欄之間傳遞。此外，電纜的非屏蔽部分也應縮短，以防止噪音。

防范說明

空氣傳感器可用于儀器組IIB和設備組1/2G。傳感器的導管內部被設計為暴露在0區，其余部分暴露在1區。傳感器向0區發射超聲波。注意，超聲波控制器沒有經過防爆認證，必須使用屏障來連接空氣傳感器。傳感器內部的本質安全電路是與大地隔離的。

應遵守爆炸性保護電氣設備的安裝和維護的共同規定。(EN 60079-14和EN 60079-17在與CENELEC連接的歐洲國家)。應由具備必要知識的人進行安裝。

AQ空氣防爆傳感器

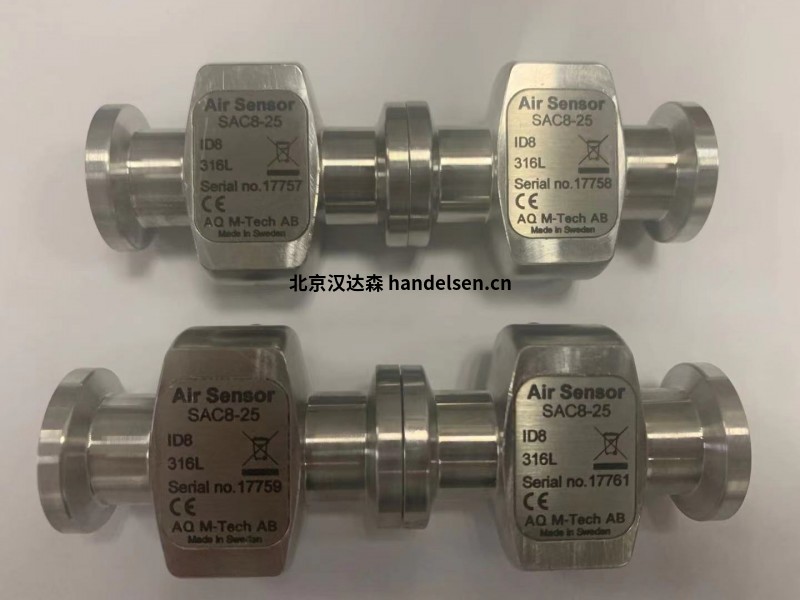

瑞典AQ 傳感器SAC10-25-EX內徑Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：7m，
