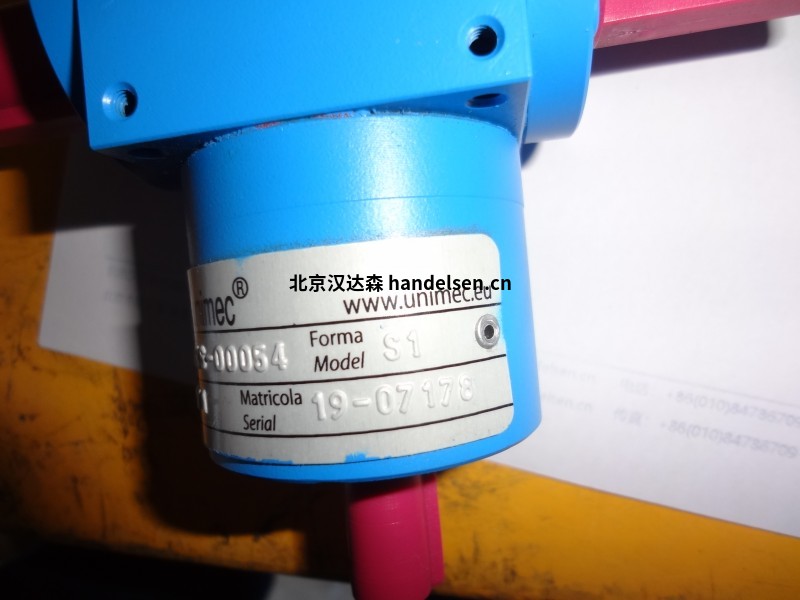

UNIMEC螺旋升降機 適用于特定的機器
UNIMEC就能夠為其客戶提供不銹鋼產品。無論如何，實現這些組件意味著較長的制造時間。對于最需要的產品和尺寸，UNIMEC現在可以提出一個完整的系列：X系列。這種選擇具有多個優點：一方面，由于所有零件都可以庫存，因此縮短了交貨時間；另一方面，由于從排行的鑄件開始，制造過程可以節省相當可觀的成本。
AISI 316鋼的主要特征是其高耐腐蝕性，尤其是在海洋和食品環境中，AISI 304似乎存在一些問題。
預尺寸
預尺寸器是一種工具，可以指導用戶選擇合適的尺寸，以滿足其設計要求。 正確的動力傳輸的選擇受許多因素影響，因此建議將預分頻器的結果作為指標，并在產品數據表或選型工具中更深入地研究
X型螺絲夾
X系列的千斤頂在所有結構型號中的尺寸均為204、306、407。不銹鋼制成的部件包括外殼，襯套，蓋，馬達法蘭，主軸和所有末端配件。
唯一用非不銹鋼制成的組件是蝸桿。如果螺絲釘柄暴露在氧化劑中，則可以根據需要通過梯形螺絲起子章節最后介紹的Niploy處理來保護它們。
材料規范指標
蠕蟲16NiCr4 EN 10084：2008滲碳合金鋼滲碳并磨削在齒和托上
絲杠C45 EN 10083-2：2006碳鋼Tr 30x6（ISO 2901：2016）-軋制或機加工
卡特高科技聚合物聚芳酰胺由2個半殼制成
磨損的車輪高科技聚合體聚芳酰胺玻璃纖維增強
工作溫度[°C] -20°C / 50°C
靜載荷（牽引或壓縮）18 kN
動載荷（牽引或壓縮）10 kN
最大輸入速度1800 rpm
主變速箱重量2.7千克
梯形螺釘重量5 kg / m
最大負載時的抗旋轉扭矩63 Nm
最大容許靜態橫向載荷0 N
中心直徑50 mm
蝸桿上的最大徑向載荷450 N
標準工作條件25°C-Servizio 10％
具體特點
標稱比
1/5 1/10 1/30
實際比率1 / 4,75 1 / 9,67 1/30
蠕蟲每轉的位移量為1.26毫米0.62毫米0.2毫米
效率30％26％18％
啟動效率21％18％13％
最大線速度2160 1080360
最大負載時的扭矩16 Nm 9,3 Nm 4,4 Nm
蝸桿最大扭矩69 Nm 154 Nm 183 Nm
空載扭矩0,4 Nm 0,3 Nm 0,25 Nm
歐拉定律（安全系數= 2；動態壓縮載荷）
極限載荷1（紅色）-2（藍色）-3（綠色）
C =負載[kN]
L =梯形螺釘的總長度[mm]?
功率曲線
品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。
VR =蠕蟲轉速[rpm]
VL =主軸平移速度[mm / min]
P =要求輸入功率[kW]
TPR型
Unimec是世界著名聯軸器行業生產品牌，在全世界范圍內享有很高的聲望，專業提供優質的工業備品配件。Unimec產品在眾多工業領域中得到廣泛應用。Unimec廠家精益求精的工作態度鑄就了優質的Unimec系列產品。
意大利UNIMEC為您提供十字轉向器、螺旋起重器、調速器等多種產品。
齒輪箱
帶空心軸的斜面齒輪箱
帶實心軸的斜面齒輪箱
帶加強筋插孔的實心軸的斜面齒輪箱
帶換向齒輪的斜面齒輪箱
帶馬達的斜面齒輪箱
減速比：1/1，1/1.5，1/2，1/3，1/4，1/4.5，1/6，1/9，1/12
力矩從20Nm到9420Nm
