德國ENGEL行星齒輪電機GNM2636A-GP48.2 系列

　　德國ENGEL行星齒輪電機GNM2636A-GP48.2 系列

金石宇 QQ：2850590587   手機：15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk6@handelsen.cn

　　根據 VDE 0530 的公差。未根據 VDE 0530 指定的公差± 10%。所有值僅適用于 0 到 40 °C 的溫度范圍內，即使在短期內也不得超過，否則存在磁力減弱的風險。

　　一般數據

　　額定速度 17.0 分鐘-1

　　名義電壓 24 V

　　額定電流 1.6 A

　　名義功率 18.0 W

　　最大功率 18.0 W

　　操作模式 S1

　　保護程度 IP 41

　　旋轉方向 反向貝爾

　　連接類型 弗雷·安施盧斯利森

　　直徑 48.0 毫米

　　長度 187.5 毫米

　　機械數據

　　慣性的大規模時刻 0.0001 ·10-3kgm2

　　名義扭矩 10.1 納米

　　名義扭矩混合電流 6.5 納米

　　最大連續扭矩 10.5 納米

　　開始扭矩 20.0 納米

　　最大開始扭矩 20.0 納米

　　額定電流(混合電流) 1.1 A

　　峰值電流 4.3 A

　　總重量 M+G 1.32 千克

　　總重量 M+G+B 1.63千克

　　FR(允許徑向軸負載) 180.0

　　F一個(允許軸軸負載) 150.0

　　齒輪數據

　　齒輪減少 1 : 180

　　軸承(電機) 庫蓋拉格

　　軸承(齒輪箱) 庫蓋拉格

　　輸電輸入 22.0 W

　　額定速度變速箱輸入 3000.0 分鐘-1

　　變速箱效率 80.0 %

　　最大啟動扭矩 20.0 納米

　　最大反沖 55.0 分鐘

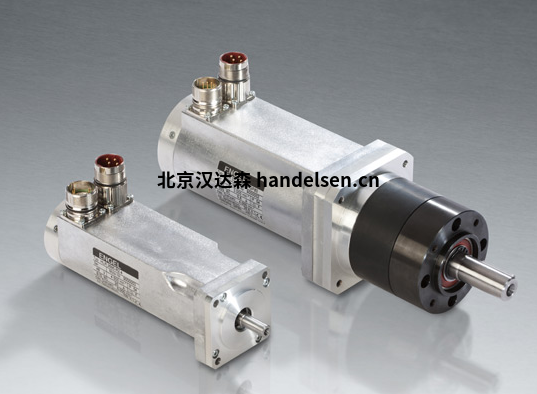

　　GNM 系列代表ENGEL的直流伺服電機，具有永久磁場。作為標準版本的電壓變種，我們提供 12V、24V 和 42V。連續操作 S1 的名義扭矩范圍可達 1.6 Nm，無齒輪箱。根據應用程序的不同，電機可以設計為保護類 IP21、IP41 或 IP54。由于碳刷窗，該系列特別適合使用。

　　公司簡介

　　1923 年 4 月 1 日，工程師 Erich Engel 在多茨海默 105 號威斯巴登創(chuàng )辦了一家小型電器維修車間。同年，他的兄弟弗雷德加入了新成立的公司"Ing。埃里希和弗雷德恩格爾埃萊克特特里克尼什法布里克"后，完成他的工程研究。從此公司成功生產變壓器和電機。

　　各種標準版本的拉絲和無刷電機、變速箱和驅動控制器是ENGEL產品組合的一部分，也是定制設計的技術建議。ENGEL技術經驗豐富的員工開發最佳的驅動解決方案。始終考慮應用程序成本的潛在降低。

　　主要型號：

　　GNM 2130C

　　GNM 2145C

　　GNM 2636A

　　GNM 2670A

　　GNM 3125

　　GNM 3150

　　GNM 3175

　　GNM 4125A

　　GNM 4150A

　　GNM 4175A

　　GNM 5440E

　　GNM 5480E

　　GNM 8035/4

　　GNM 8070/4

　　GNM2145C−G1.3

　　GNM2130C-G5

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C−G1.3

　　GNM2145C-G5

　　GNM2636A-GP48.2

　　GNM2670A-GP48.2

　　GNM3125-GP48.2

　　GNM3150-GP48.2

　　GNM3150-GP48.3

　　GNM3175-GP48.3

　　GNM4175A-GP48.3

　　GNM5480E-GP80

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　GNM2145C-G1.3

　　GNM2636A-G1.4

　　GNM3150-G2.6

　　GNM4150A-G3.1

　　GNM5440E-G3.1

　　VGM3125

　　VGM3150

　　VGM3175

　　VGM5440

　　VGM5480

　　VGM8035/4

　　VGM8070/4
