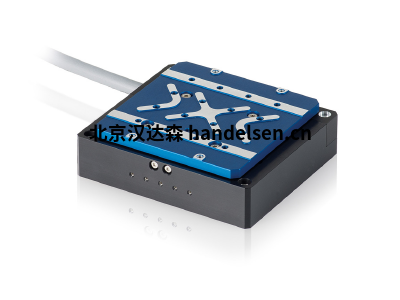

V-522 ? V-524 ? V-528 高動態性PIMag?線性平臺

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

具有直接位置測量的音圈直接驅動

參考級線性平臺

采用磁力直接驅動器的線性定位平臺在很大程度上省去了動力傳動系統中的機械零件，驅動力直接作用于運動平臺。聯合精密軸承，實現了高運動精度和更長的使用壽命。該線性定位平臺尤其適合掃描應用。

PIMag®音圈

音圈驅動器由兩個基本零件組成：永磁體和線圈，線圈位于磁場的氣隙中。當電流流過線圈時，線圈在永磁體的磁場中移動。運動方向取決于極性。音圈驅動器具有低重量并且基于無摩擦驅動原理，因此特別適合在有限行程內要求高動態性和高速度的應用。這類驅動器還可提供高掃描頻率和精密定位，因為它們不存在磁滯效應。

交叉滾子軸承

利用交叉滾柱軸承，滾珠軸承中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱軸承的另一個特征是高導向精度和負載能力。滾動主體架的受迫導向防止滾柱軸承發生蠕變。

采用增量編碼器實現直接位置測量

非接觸式光學編碼器以極高的精度直接在運動平臺上測量實際位置，因此非線性效應、機械作用或彈性形變不會(huì )對位置測量造成影響。

應用領域

工業和科研。計量、光子學以及半導體或平板顯示器制造中的精密掃描

訂購信息

V-522.1AA PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，5毫米行程，運動方向上的電纜出口

V-522.1AB PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，5毫米行程，正交于運動方向的電纜出 口

V-524.1AA PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，10毫米行程，運動方向上的電纜出口

V-524.1AB PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，10毫米行程，正交于運動方向的電纜出 口

V-528.1AA PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，20毫米行程，運動方向上的電纜出口

V-528.1AB PIMag® 音圈- 線性平臺，直接驅動，速度250毫米/秒，采用增量編碼器實現直接位置測量，20毫米行程，正交于運動方向的電纜出口
