SCANCON SCH16F型微型編碼器

SCANCON SCH16F型微型編碼器

     Scancon生產全系列的增量式編碼器，尺寸從 ø9 mm 到 ø115 mm 不等。除了提供卓越的設計功能外，Scancon 還提供業內最高的磁盤分辨率 （ppr）。如果您沒有看到適合您應用的編碼器型號，請聯系我們，我們的設計工程團隊將討論可能的編碼器解決方案選項。

   Scancon 提供各種不銹鋼產品，旨在補充我們的增量式和絕對值編碼器系列。這些不銹鋼產品設計用于編碼器暴露于高壓液體和腐蝕性化學品的重型沖洗應用。

   Scancon 提供全系列的絕對值編碼器，尺寸從 ø24 mm 到 ø78 mm 不等。提供磁性絕對值（低成本）和光學絕對值（高精度）型號。我們的防爆編碼器有陽極氧化鋁、AISI 303 不銹鋼和 AISI 316 不銹鋼材質可供選擇。

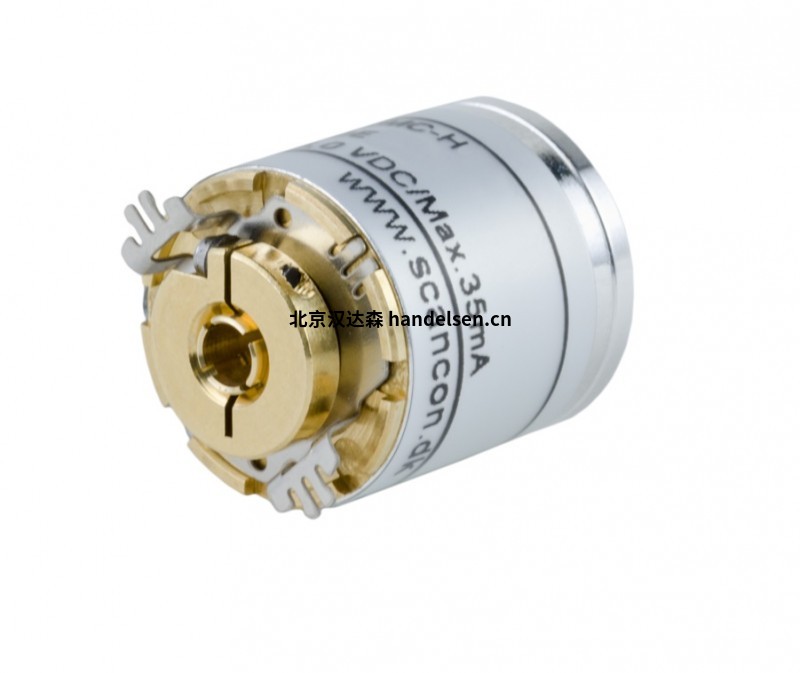

SCANCON SCH16F型微型編碼器：

直徑：16 毫米

分辨率：高達 5，000 ppr

空心軸：ø 1.5 毫米至 1/8 英寸

溫度：-20° C 至 70° C （工作時）

IP 防護等級：50



SCANCON SCH16F型微型編碼器機械規格：

材料：外殼：鋁/黃銅，蓋：鋁，空心軸：黃銅

重量：編碼器：~ 15 gr (0,53 oz)

電纜：50 克/米（1,76 盎司/米）

軸承壽命：> 1,9 x 1010 轉額定負載

軸承預載：1 至 3.600 ppr 2 (N)

4.000 至 5.000 ppr 7 (N)

軸速：12.000 rpm（最大值）

啟動扭矩：< 0,005 Nm (0,708 oz-in) 在 25° C

質量時刻

慣性：0.25 gcm²（3.54 x 10-6 oz-in-sec²）

空心軸載荷：

軸向：最大 10 N (2,25 lbs)。

徑向：最大 10 N (2,25 lbs)。



SCANCON 微型編碼器型號：

SCANCON SCH50IF-1024-M-10-27-65-01-S-00-S1

SCANCON SCH50IF-1024-M-12-27-65-01-S-00-S1

SCANCON SCH50IF-1024-D-10-27-65-01-S-00-S1

SCANCON SCH50IF-1024-D-12-27-65-01-S-00-S1

SCANCON SCH50IB-1024-D-10-27-65-01-S-00-S1

SCANCON SCH50IB-1024-M-12-43-65-01-S-00-S1

SCANCON SCH50IB-1024-D-12-43-65-01-S-00-S1

SCANCON SCH50IB-1024-M-10-43-65-01-S-00-S1

SCANCON SCH50IB-1024-D-10-43-65-01-S-00-S1

SCANCON SCH50IB-1024-L-12-43-65-00-S-C12-S1

SCANCON SCH94-2048-MS-17-20-66-00-CON

SCANCON SCH94L-1024-MS-16-54-67-00-QK

SCANCON SCH50IF-1024-M-10-27-65-01-S-00-S1

SCANCON SCH09-S-1000-D-02-54-0100-S

SCANCON SCH09-V-1024-D-02-54-0100-S

SCANCON SCH68B-4096-M-25-50-65-01-S-00-S2

SCANCON SCH68B-1024-M-25-50-65-01-S-00-S2

SCANCON SCH32F-1024-N-08-65-01-B

SCANCON 2RM-IP651024-D-04X20-65-01-S

SCANCON 2RE-1024-D-04X10-65-01-S

SCANCON SCA34-1024-N-06X12.5-64-01-S

SCANCON 2R-1024-N-10x15-67-01-B

SCANCON 2RS-1024-N-06X10-65-01-B

SCANCON 2R-SR-1024-N-06X15-67-01-B

SCANCON 2R58-1024-N-06X12-66-01-B

SCANCON 2RH-1024-D-06-65-01-S

SCANCON 2RHF-1024-D-06-65-01-S

SCANCON 2RHL-1024-M-06-65-01-S

SCANCON 2RHI-1024-D-10-65-01-S

SCANCON 2RHIB-1024-D-10-65-01-S

SCANCON 2RHIF-1024-D-06-65-01-S

SCANCON 2RHIF-SR-1024-D-08-65-01-S

SCANCON 2RHDS-1024-D-12-65-01-S

SCANCON 2RMHD-1024-D-15-65-01-B

SCANCON 2CH24AB-1024-D-02-64-01-S

SCANCON SAG-SL00G-1213-B150-CAW
