1989年，主要針對齒輪磨砂輪的修整，***電鍍部門開始生產電鍍修整滾輪。用于制造特殊應用工具的產品部門，作為基于現有的 DR. KAISER 產品和制造技術的新產品部門建立了， 例如使用人工金剛石的固定式修整器和用于修整陶瓷結合劑CBN砂輪用的旋轉修整滾輪。為了建立一個客戶導向的加工組織，在2004年，使用電鍍CBN和金剛石砂輪的硬加工應用的部門建立了。2007年，***反電鍍成型滾輪部門作為獨立的產品部門成立了，可以提供***和復雜幾何形狀的修整滾輪。2009年，DR. KAISER  擁有了陶瓷CBN和金剛石砂輪生產和應用的加工和技shu支持能力。DR. KAISER產品符合ISO 9001標準。

DR. KAISER 現在有能力提供給我們的客戶一整套的用于***超硬砂輪和金剛石修整工具的系統解決方案。DR. KAISER 通過其全球的擁有技術背景的授權經銷商向其客戶提供磨削和修整操作的產品和工藝方案。

金剛石修整工具

修整盤

成型滾輪

靜態修整工具

金剛石修整滾輪（型號：RGM, RGF, PGM Series）

修整主軸

修整主軸

砂輪

CBN砂輪

金剛石砂輪

電鍍砂輪

***件

***件

金剛石修整工具

修整盤

·生產商:Dr. Kaiser

·原產地:德國

·應用范圍:針對普通和超硬砂輪的CNC修整

產品詳細信息

CNC修整技術可以用于所有的磨削領域，  尤其在少量，中等產量以及樣件加工的應用。柔性化的CNC 控制能夠很容易的改變生產的流程。從單片滾輪的價格來講，CNC修整碟片要比成形滾輪便宜?？梢孕拚鞣N不同形狀種類的砂輪。

使用天然金剛石或CVD材料的CNC修整碟片用于普通砂輪的修整，可自銳性的旋轉修整工具用于修整超硬砂輪。對滾輪和修整系統的優化使***修整應用達到其zui好的跳動偏差和zui好的修整結果。

工藝優化

除了通常的參數如進給量，滾輪轉向和速度比之外，修整工藝可以通過工具，金剛石的模式（粒度，排列，金剛石品級）以及輪廓的幾何形狀的制造過程得到非常***的優化。高***幾何形狀所需的高要求可以通過使用CVD金剛石達到。使用這種技術，精細型面的的圓弧半徑***小可以達到 1/100 mm。

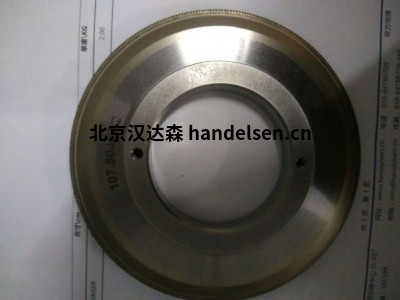

金剛石修整滾輪(型號： RGM, RGF, PGM Series)

·生產商:Dr.Kaiser

·原產地:德國

·應用范圍:用于各種磨齒機的砂輪修整，包括蝸桿磨、成型磨、螺傘齒等齒輪磨削機床

產品詳細信息

DR.KAISER的齒輪磨金剛石修整滾輪，適用于各種品牌的磨齒機，包括FASSLER、GLEASON、KAPP、NILES、 LIEBHERR、REISHAUER、SAMPUTENSILI廠的修整系統，以及為顧客***設計的修整系統。

DR.KAISER蝸桿磨金剛石滾輪

修整盤和滾輪的外形輪廓的設計，是根據計算機掌握的各個齒輪的數據資料來進行計算的。

蝸桿磨金剛石滾輪技術參數：

模數范圍：0.2-10mm

嚙合角度：10°~35°

半徑：    可達6000mm

修緣：    弧形的和直線的

頂部倒角：所有形式

形狀公差：在2μm范圍內

公差：    在2μm范圍內

修整主軸

修整主軸

修整主軸

·生產商:Dr. Kaiser

·原產地:德國

產品詳細信息

氧化鋁是***常使用的普通磨料。當用旋轉金剛石修整碟片修整時，根據磨粒粒度不同，會(huì )有一層磨料消耗掉。在修整過程中，砂輪修磨面的磨料被修掉了，同時也獲得了正確的型面。粗修整時修整進給量通常是從20微米到40微米。隨后的精修整進給量通常為10微米。精修整使砂輪修磨面達到要求：既把需要去除的磨料修掉，又要獲得所需要的形狀和尺寸。通常利用這些穩型性好的旋轉修整盤修整這類普通磨料的砂輪,  但在有些情況下也可以使用浸漬式金剛石修整工具.使用***的修整主軸是達到提高修整效果的非常重要的先決條件。

超硬磨料砂輪（金剛石和CBN）的修整通常用的修整進給量為3到5微米。由于這些磨料的硬度很高，需要使用自銳功能（浸漬式）的旋轉修整盤。很重要的一點是知道修整盤何時接觸到超硬磨料的砂輪。***的AE（聲發射）傳感器可以?xún)戎玫叫拚鬏S內。AE傳感器可以發射一個信號給磨床控制系統，告知修整盤已經接觸到超硬磨料的砂輪可以開始修整，以及修整好后也會(huì )給磨床系統信號結束修整過程。用于超硬磨料砂輪修整的修整主軸需要設計成高速.高的靜態和動態剛性是通過***軸承排列來完成的.用于監控的傳感器和其它多種功能也可按需求組裝在修整主軸系統中。

CNC控制系統修整應用靈活，可在于小批量和大批量生產中。多種多樣的磨削加工和工藝，要求修整主軸提供多種方案。DR.  KAISER可以針對您的應用提供給您所需要的修整主軸：不論是小的或大的普通磨料砂輪或超硬磨料砂輪的CNC修整還是蝸桿磨或葉片磨的單軸向插入式修整, DR. KAISER 都可以為您提供整個修整系統，用于現有磨床的改造或提供給新磨床。作為砂輪，修整工具，PCD***件和主軸系統的供應商，DR. KAISER 可以為您提供全套解決方案用于您的磨削和修整應用中。
