SONOTEC數字超聲波檢測裝置用于預防性維護

SONOTEC數字超聲波檢測裝置用于預防性維護

　　在工業4.0時代，優化流程、提高操作安全性和提高能源效率變得越來越重要。使用SONOTEC的新型SONAPHONE應對維護4.0的挑戰。數字超聲檢測設備結合了創(chuàng )新的傳感器和軟件，用于預防性維護，可以直觀地操作，并為新應用的新工藝鋪平了道路。

　　獲取報價

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　優勢一覽

　　直觀的網絡(luò )和應用程序概念

　　用于測量點組織的可選模塊化 PC 軟件平臺 |路線規劃趨勢分析 |文檔

　　捆綁有關測量點的重要信息

　　寬帶超聲分析

　　只需點擊幾下即可測試報告

　　帶多點觸摸屏的 5 英寸顯示屏

　　實現維護4.0

　　應用

　　壓縮空氣系統的泄漏檢測

　　軸承故障和潤滑的早期預警

　　蒸汽疏水閥測試

　　電氣檢查

　　密封性測試

　　SonAPHONE - 用于預防性維護的數字超聲檢測設備®應用

　　使用新的 SONAPHONE，您可以

　　檢測和分類壓縮空氣、氣體和真空系統中的leak，降低您的能源成本

　　監控機器狀況并確定最佳維護時間

　　識別門窗、車輛、組件和容器中的泄漏，并確保符合規定的質量要求

　　查找電氣局部放電和絕緣損壞，提高操作安全性

　　評估蒸汽疏水閥的功能，防止能量和蒸汽損失以及對蒸汽系統的損壞

　　寬帶超聲分析

　　頻率范圍從 20 到 100 kHz

　　操作直觀的軟件

　　應用程序陪伴您完成整個測試過程;從規劃、測試和文檔編制到分析

　　SonAPHONE 可以通過帶多點觸摸屏的 5 英寸顯示屏像平板電腦一樣直觀地操作

　　減少容易出錯且最耗時的紙質記錄

　　捆綁相關信息

　　應用程序捆綁了與維護相關的所有信息 - 始終可以概覽機器和系統的狀況

　　記錄頻譜圖、時間信號、聲音文件和電平

　　添加照片、文字評論和語音備忘錄

　　只需點擊幾下即可測試報告

　　以 PDF 格式創(chuàng )建專業報告并節省時間

　　使用 SonAPHONE DataSuite 在 PC 上評估測試數據

　　一般數據

　　設計帶觸摸屏的數字超聲波檢測儀

　　處理器ARM Cortex-A9 雙核 1.2 GHz

　　顯示5“ TFT 顯示屏，分辨率 WVGA 800 x 480 像素

　　觸摸屏PCT，5點多點觸控控制器

　　聲音信號輸出通過揚聲器或有線耳機

　　記憶8 GB 閃存系統內存16 GB 閃存內部測量數據存儲器 2 GB SDRAM

　　連接和接口超聲波傳感器：Lemo

　　充電器：USB 2.0 微型 B

　　立體聲耳機插孔：3.5 mm

　　用于數據導出的內存：用于 microSD 卡的插槽(最大 32 GB)

　　操作系統安卓 4.4.2

　　雜項設備

　　背面的5萬像素攝像頭集成麥克風集成

　　位置傳感器

　　尺寸(寬 x 高 x 深)90 x 174 x 25 mm(90 x 174 x 30，帶高容量電池)

　　重量370 g(420 g 含高容量電池)

　　電氣數據

　　電池類型：鋰聚合物電池;3.7 V;4.05 啊;15 瓦時(高容量電池：3.7 V;7.35 Ah;27.2 瓦時)

　　電源帶微型 USB 接口的充電適配器(5 V，2 A)

　　運行時間實際使用中： 8 ...連續運行 12 小時：4 小時

　　(或使用高容量電池時為 8 小時)

　　充電時間通常4小時

　　環境條件

　　工作溫度-10 °C ... +65 °C

　　為電池充電時的溫度0 °C 至 +20 °C

　　儲存溫度-20 °C ... +65 °C

　　保護類型IP40 防護等級

　　標準和準則EMV RL 2014/30/EU;WEEE RL 2012/19/EU;RoHS RL 2011/65/EU;ASTM E1002-2005

　　軟件液位計應用程序

　　功能拍攝照片以附加到數據集或測量值 拍照

　　后立即插入標記 記錄照片后立即插入標記 用于附加到數據集或測量值的語音備忘錄 文本注釋

　　的存儲 選擇當前應用(泄漏、軸承等)作為測量

　　上下文 創(chuàng )建所選記錄

　　的PDF報告 導出選定的數據記錄，以便在計算機上(例如在數據查看器中)進行進一步分析

　　保存和記錄格式化音頻數據：*.wav

　　存儲位置：內部測量存儲

　　內存要求(每分鐘的測量時間)

　　級別： 88 kB

　　頻譜： 2 MB 音頻： 1 MB

　　數據組織：數據集和測量中的分層

　　顯示電平圖(僅限“主要”級別 - 以綠色突出顯示，可自由選擇) 水平輪和水平條(僅限瞬時水平) 液位表，可根據布局、數量(最多 5 個)

　　和顯示的電平

　　類型進行配置 可以顯示以下聲壓級以及溫度(T，僅使用結構聲傳感器 BS20 激活)：

　　L – 瞬時液位 LF – 帶時間加權的瞬時液位

　　Lpk – 峰值電平 Leq – 等效連續聲級

　　Lmin – 瞬時電平的最小值 Lmax – 瞬時電平的最大值(以 dB 為單位，參考 p0 = 20 μPa，時間分辨率：每個電平

　　值 16 ms)

　　頻譜圖(時間分辨率：每個頻譜 16 ms)

　　縱向/橫向

　　測量時間、播放位置

　　操作模式實時 – 顯示當前測量值 記錄 – 顯示和保存當前測量值 回放 – 播放保存的測量值

　　語言中文， 捷克語， 荷蘭語， 英語， 法語， 德語， 匈牙利語， 意大利語， 日語， 韓語， 波蘭語， 葡萄牙語， 俄語， 西班牙語， 土耳其語

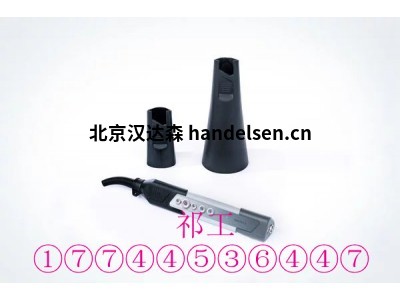

　　BS10

　　用于泄漏檢測和電氣檢查的寬帶機載聲音傳感器

　　BS20

　　寬帶結構聲溫傳感器

　　BS30

　　寬帶拋物面傳感器，用于長達 35 米的泄漏檢測和電氣檢查

　　BS40

　　用于狀態監測的寬帶結構聲傳感器
