noris旋轉位置傳感器編碼器DWA-Q帶歐姆或模擬電壓輸出

95年來，NORIS 一直是造船業儀表和自動化、運輸技術、機械和設備工程領域的生產者之一。



NORIS 為鐵路和專用車輛開發、生產和銷售定制產品和解決方案，包括一次性產品和系列產品。NORIS 為船舶配備發動機、推進系統和一般海洋工程的自動化系統 - 一切都來自單一來源，一切都在德國制造。

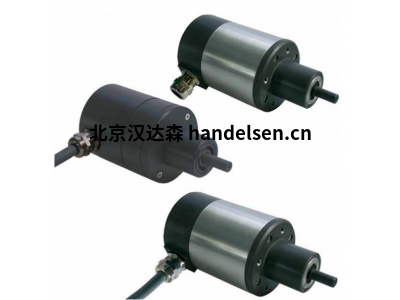

NORIS 旋轉位置傳感器



NORIS DWA 系列

機械連接旋轉位置傳感器，歐姆原理



360°旋轉角度，無機械限制

參考位置易于機械調節

免維護運行

無需參考運行

等級認證：ABS、BV、DNV GL



DWA型旋轉位置傳感器是機械連接的旋轉位置編碼器。它們根據歐姆原理測量旋轉位置。例如，這些旋轉位置傳感器適用于測量方向舵或俯仰位置。



電源電壓 US

15 —30 伏直流



測量范圍

10°—320°，10°步長（線性采集角度）



旋轉角度

360°無機械限制



輸出信號

2 個信號輸出： 0 —2 kΩ



工作溫度

-40 —70 °C



防護等級

IP66 符合 DIN VDE 0470 標準（根據要求提供 IP68）

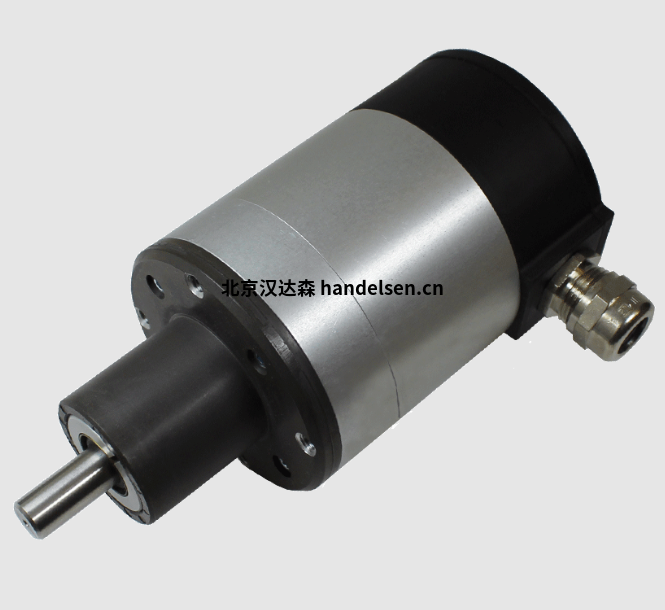

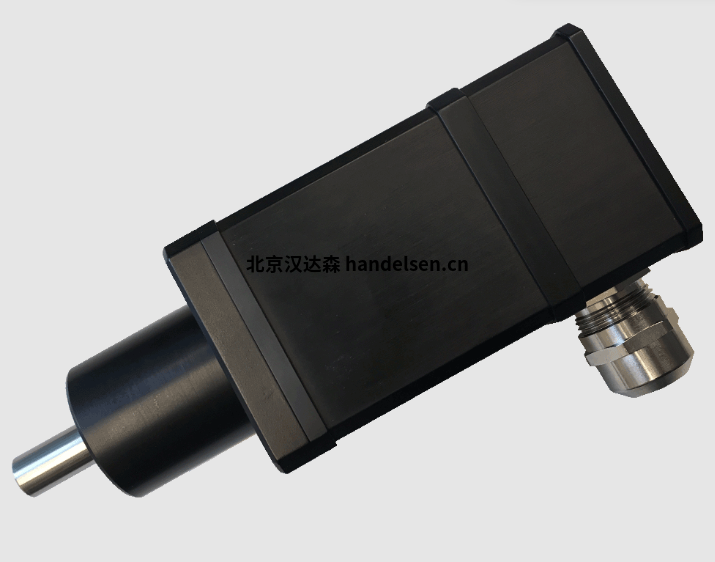

NORIS DWA-Q 系列

機械連接的旋轉位置傳感器，帶歐姆或模擬電壓輸出



帶歐姆或模擬電壓輸出

免維護運行

無需參考運行

電位分離通道（-U2型）

IP66 和 IP68 符合 DIN EN 60529 標準

等級認證：ABS，BV，DNV GL，MED，KR



DWA-Q型旋轉位置傳感器是機械連接的旋轉位置編碼器。例如，它們適用于測量方向舵或俯仰位置。除了不同的機械設計外，它們還提供以下電輸出信號：

帶歐姆信號輸出的版本（雙電位計 2 kΩ）

帶模擬電壓輸出的版本 （2 —10 伏直流）



電源電壓 UB

15 —30 伏直流



測量范圍

50° —360°，10°步長（線性采集角度）



旋轉角度

360°無機械限制



輸出信號

類型 -R1： 2 信號輸出： 0 —2 kΩ

類型 -U1： 2 信號輸出： 2 —10 VDC，交叉特性曲線



工作溫度

-40 —70 °C



防護等級

IP66 和 IP68 符合 DIN EN 60529 標準
