storzhydraulik標準液壓缸25 兆帕電感式傳感差速氣缸ZBI 2511

液壓缸符合 DIN、ISO 標準

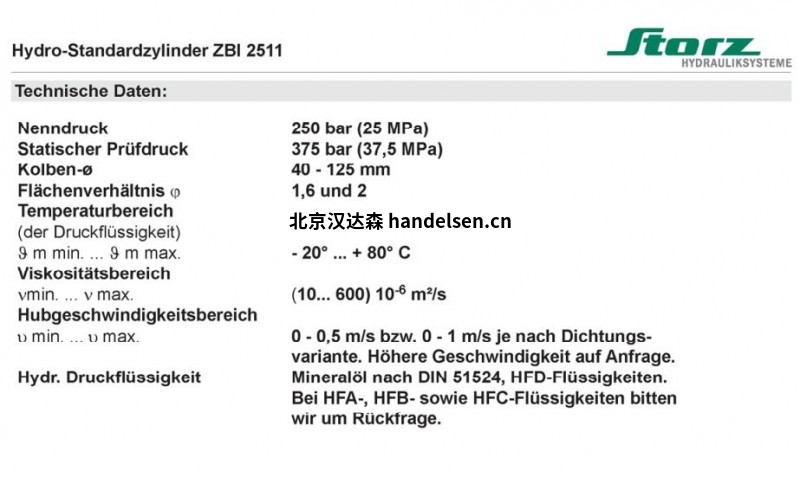

技術數據

額定壓力：250 巴（25 兆帕）

靜態測試壓力：375 巴（37.5 兆帕）

活塞直徑： 40-250 毫米（比特殊型號大）

面積比 j：1.6 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件型號

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

電氣數據

工作電壓 U： 10-30 V

開關間隔 Sr： 1,2 +/-0,2 mm

開關滯后 <20% 開關間隔

空載電流：： <=10 mA

載流容量 IA： <=200 mA（80 °C 時）

重現性 R: <=5 %

開關頻率：1 kHz

工作溫度：-20...+80 °C

輸出功能 接觸元件

剩余電流 IR： 開關閉鎖時，負載電路內 <=80 µA

機械數據

表殼材料 材料編號： 4104

連接方式 插入式連接

電纜類型 3 米長電纜，3×0.34 毫米

防護等級 DIN 40050 IP68

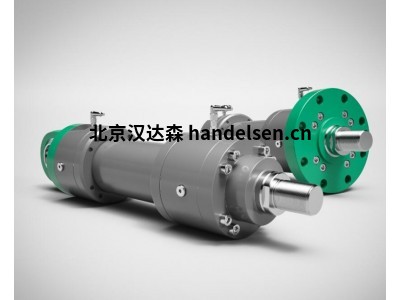

ZBI 2511 - 標準液壓缸（DIN 24333） - 公稱壓力 250 巴（25 兆帕） 電感式傳感

了解更多 STORZ ZBI 2511 液壓缸是作為 ZBD 2511 系列液壓缸的補充而開發的。液壓缸集成了接近開關，用于通知末端位置。

用于活塞末端位置、沖程數或沖程順序的電氣監控，無需復雜的外部限位開關安裝設計

設計公稱壓力為 250 巴

提供 5 種安裝類型和 6 種密封形式，應用范圍廣泛

安裝尺寸符合 ISO 6022、DIN 24 333 和 VW 39D921 標準

緊湊型非接觸式接近開關，耐壓高達 500 巴

電氣連接采用插頭連接
