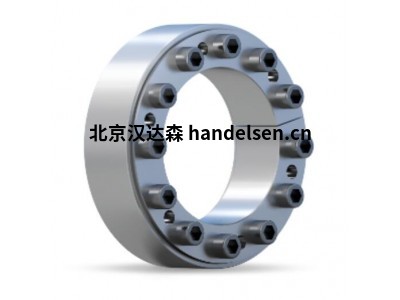

stuewe IS自定心內部鎖定裝置自鎖錐角同心運轉

內部鎖定裝置： IS

各種類型的輪轂都可以通過內鎖裝置裝配到常規軸上。在此過程中，每種類型都具有以下優點：自定心、自鎖錐角和通過預定心改進的真正同心運轉。

應用描述

內部鎖緊裝置是軸與輪轂連接的典范。它們實現了軸與輪轂孔之間的無間隙摩擦連接。由于鎖緊裝置從內部夾緊，輪轂外的外部部件不會(huì )占用額外的安裝空間，因此允許采用薄型設計。

輪轂外的外部組件不會(huì )占用額外的安裝空間，因此允許采用薄型設計。每種類型都具有

因此具有以下優點： 它具有自鎖錐角、自定心，因此可通過預定心提高同心度。

自定心，從而通過預定心提高同心度。

內鎖裝置 IS - 型

IS 1 系列

代碼

米

 最大傳遞扭矩

鎖緊裝置的最大傳遞扭矩

Pax = 0 時

Pax

鎖緊裝置的最大可傳遞軸向載荷

 =0

Ma

 鎖緊螺栓所需的擰緊扭矩

擰緊扭矩

Pw

鎖緊裝置和軸之間的表面壓力

Pn

鎖緊裝置與輪轂之間的表面壓力

尺寸 L3

 和 L4

 適用于

適用于未擰緊的單元。

內鎖裝置 IS - 型

ISN 1 系列

代碼

米

 最大傳遞扭矩

鎖緊裝置的最大傳遞扭矩

Pax = 0 時

Pax

鎖緊裝置的最大可傳遞軸向載荷

 =0

Ma

 鎖緊螺栓所需的擰緊扭矩

擰緊扭矩

Pw

鎖緊裝置和軸之間的表面壓力

Pn

鎖緊裝置與輪轂之間的表面壓力

尺寸 L3

 和 L4

 適用于

適用于未擰緊的單元。

使用領域

傳動系統

技術

輸送

設備

鋼鐵和

軋機設備

破碎

設備

攪拌和

 攪拌設備

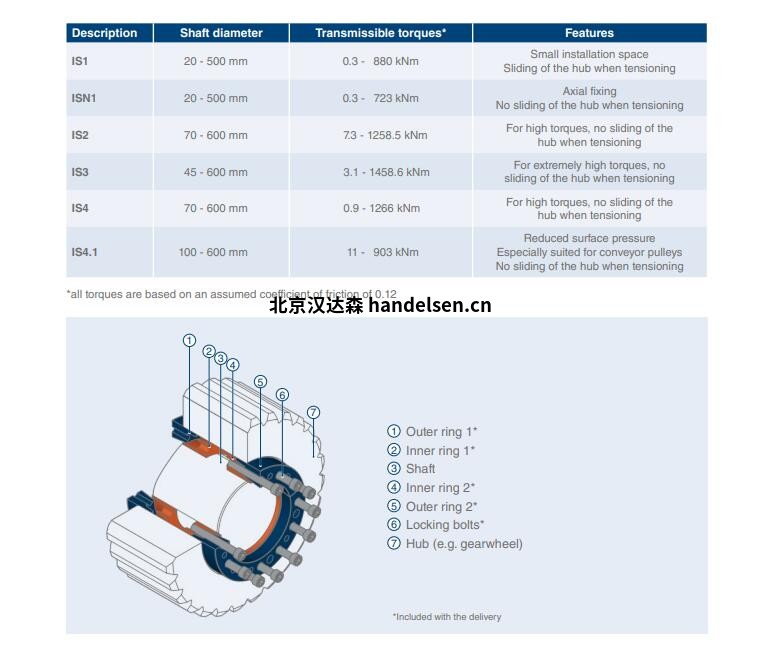

描述 軸直徑 可傳遞扭矩* 特點

IS1 20 - 500 mm 0.3 - 880 kNm 安裝空間小

張緊時輪轂可滑動

ISN1 20 - 500 mm 0.3 - 723 kNm 軸向固定

張緊時輪轂無滑動

IS2 70 - 600 mm 7.3 - 1258.5 kNm 用于高扭矩，張緊時輪轂無滑動

張緊時輪轂無滑動

IS3 45 - 600 mm 3.1 - 1458.6 kNm 對于極高扭矩，張緊時輪轂無滑動。

張緊時輪轂無滑動

IS4 70 - 600 mm 0.9 - 1266 kNm 對于高扭矩，張緊時輪轂無滑動。

張緊時輪轂無滑動

IS4.1 100 - 600 mm 11 - 903 kNm

降低表面壓力

特別適用于傳送帶滑輪

張緊時輪轂無滑動
