bray 92/93系列緊湊簡潔齒條齒輪氣動執行機構

執行機構

適用于所有流程的執行機構和操作器。電動、氣動、撥叉式及手動

齒條和齒輪氣動執行機構

92/93系列

輸出扭矩

高達44,130 in-lb (4,986 Nm)

溫度范圍

-40°F至300°F（-40°C至149°C）

最大許用操作壓力

高達140 psig (10巴)

技術規格

齒條和齒輪氣動執行機構 - 92/93系列

輸出扭矩

高達44,130 in-lb (4,986 Nm)

控制選項

開/關、限流、雙動、彈簧復位

溫度范圍

-40°F至300°F（-40°C至149°C）

動力源

氣動

最大許用操作壓力

高達140 psig (10巴)

防護等級

IP66/IP67M，符合IEC 60529標準

安裝

ISO 5211: 2001(E)

供應介質

干壓縮空氣、惰性氣體

設計標準

EN 15714-3

認證

ABS、ATEX、必維國際檢驗集團、PED、SIL 3

測試標準

EN 15714-3:2009

選項

單動或雙動

加長行程止動裝置

閥門兼容性

蝶閥、球閥

特點和優勢

輸出扭矩高達44,130 in-lb (4,986 Nm)

博雷92系列直接傳動和93系列彈簧復位氣動執行機構的生產融入了造型、強度、緊湊和簡潔等設計元素。

卓越設計和精密制造生產出模塊化產品線，從而降低了整體尺寸要求并節約了成本。此外，所有博雷配件均完全模塊化并可直接安裝到執行機構，從而降低了成本且靈活高效。

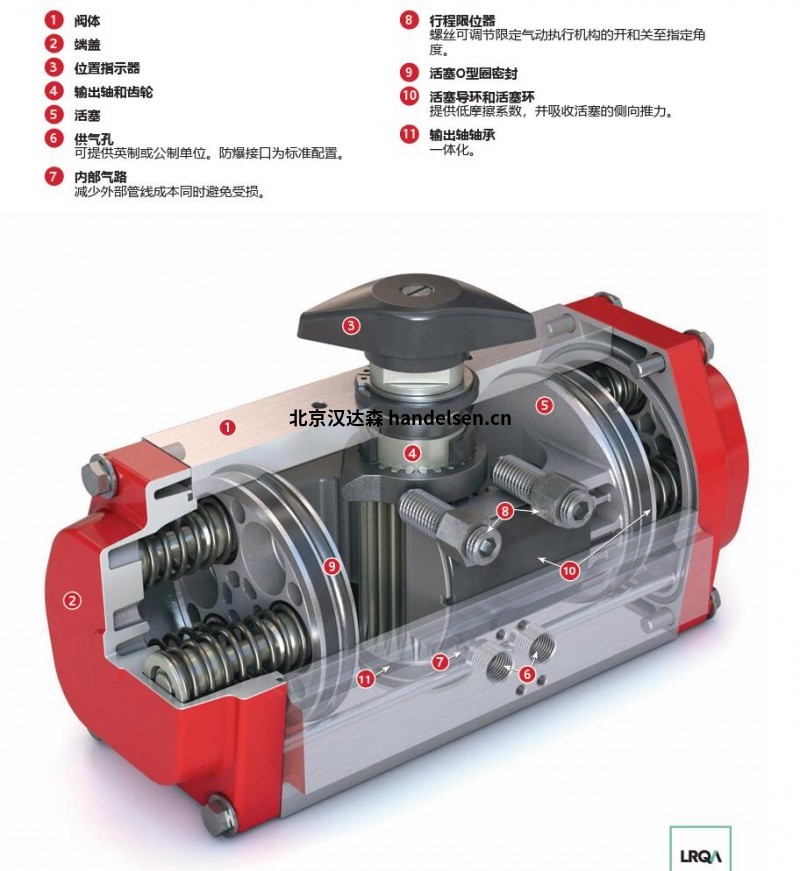

博雷92/93系列執行機構為齒條和齒輪式對置活塞執行機構，可提供兩個版本：雙動可旋轉90°、135°和180°，彈簧復位可旋轉90°。

92/93系列執行機構主要適用于氣動操作，最大壓力高達140 psig (10巴)，溫度范圍為-4°F至200°F (-20°C至93°C)。 有關更高和更低溫度的應用詳情，請咨詢廠家。

所有雙動和彈簧復位裝置均適用于開/關和限流應用。作為一個選項，也可提供由其他介質（如液壓油或水）驅動的執行機構。

92/93系列是完全封閉和獨立的。其具備的各種特點能減少維護，使拆卸和安裝更為安全和簡便。

兩個獨立的可調行程止動螺絲和輸出軸上的凸輪可精確地雙向調整90°回轉閥門在開啟和關閉位置上的移動 (+5°至-5° 限位調整)

整體端口

標準裝置采用陽極氧化鋁閥體并帶有聚酯涂層閥蓋

適用于腐蝕性環境的特種涂層和材料

NAMUR配件兼容性

直接安裝

博雷執行機構符合ISO 5211尺寸標準，可直接安裝在博雷閥門上，不需要使用外部連接?，F場安裝簡單，可最大限度地減少偏差，并減少閥門和執行機構之間污染物的聚集。
