maxon EC frameless無刷電機自動化生產分揀機器人關節模組驅動電機

maxon EC frameless無刷電機自動化生產分揀機器人關節模組驅動電機

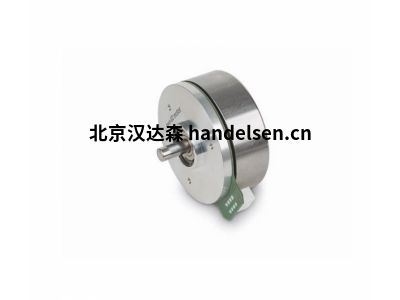

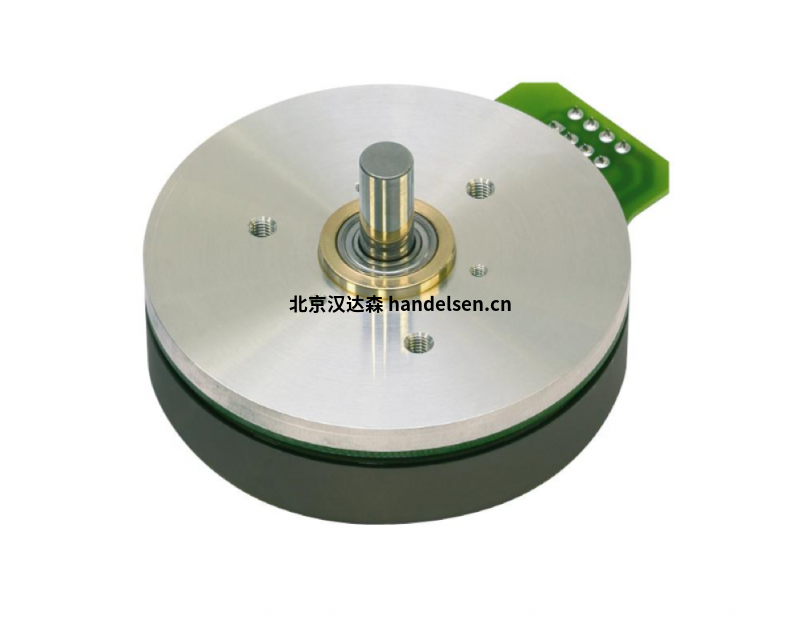

Maxon EC 45 flat無刷電機的特點在于結構簡易、精巧，同時還能提供高轉矩強度。這款盤式電機輸出功率介于15至50 W，重量?jì)H在46 g至110 g，關節與maxon定位編碼器相連接，因此可準確測量關節的角度。

maxon無刷電機分類：

maxon EC frameless無刷直流電機65S

額定電壓值

額定電壓 48 V

空載轉速 4400 rpm

空載電流 196 mA

額定轉速 3700 rpm

額定轉矩（最大連續轉矩） 727 mNm

額定電流（最大連續負載電流） 6.37 A

堵轉轉矩 5470 mNm

堵轉電流 147 A

最大效率 93 %

特征值

相間電阻 0.327 ?

相間電感 0.458 mH

轉矩常數 104 mNm/A

轉速常數 92.1 rpm/V

轉速/轉矩斜率 0.29 rpm/mNm

機械時間常數 0.516 ms

轉子慣量 170 gcm²

熱參數

外殼-環境熱阻 3.65 K/W

繞組-外殼熱阻 0.379 K/W

繞組熱時間常數 9.8 s

電機熱時間常數 1330 s

環境溫度 -40...+100 °C

繞組最高允許溫度 +155 °C

機械參數

最大允許轉速 5000 rpm

其它參數

極對數 10

相數 3

重量 377 g

電動機制動原理

電動機制動，是在電力拖動系統的旋轉軸上施加一個與旋轉方向相反的轉矩，使系統迅速地減速或停車。

所加的轉矩是電機的電磁轉矩,稱“電磁制動”，是制動閘的機械摩擦轉矩,稱“機械制動”。電磁制動的制動轉矩大，操作方便，有時還可回收系統動能，在電力拖動系統中得到廣泛應用。
