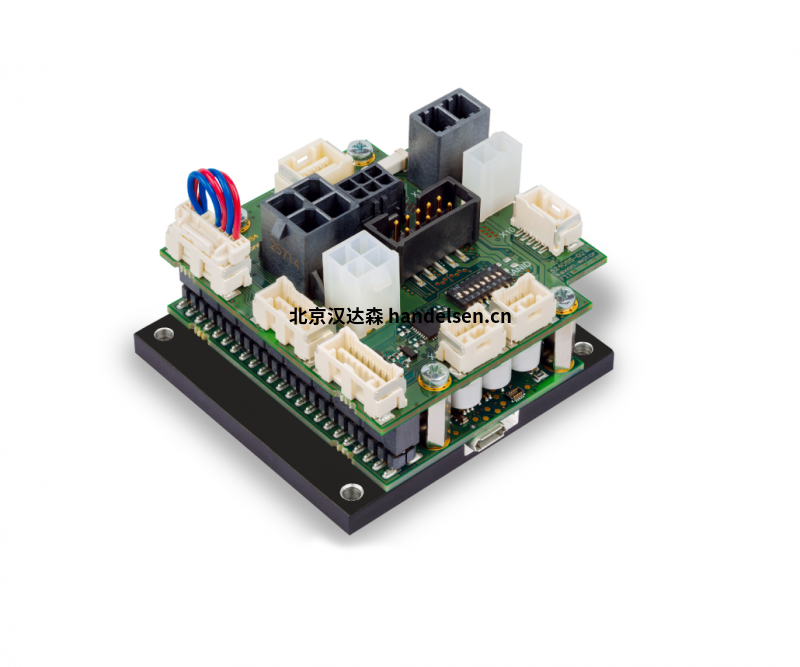

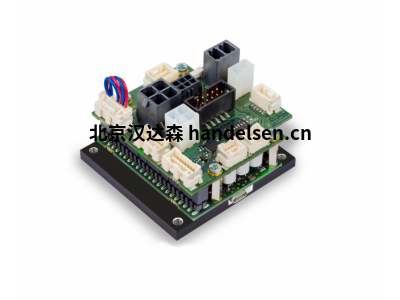

maxon ESCON36/2有刷電機無刷電機伺服放大器運動控制機器人關節模組
位置控制單元，除了電流、速度和位置的封閉式控制電路，還有一個運動插補模塊，追蹤經過編程的多軸運動曲線，通過CANopen接口可以對其進行操作。
maxon電機驅動器分類：
maxon_EPOS4 Module 24/1.5
maxon_EPOS4 Module 50/5
maxon_EPOS4 Module 50/8
maxon_EPOS4 Module 50/15
maxon_EPOS4 Comp. 24/5 3
maxon_EPOS4 Compact 24/1.5
maxon_EPOS4 Compact 50/5
maxon_EPOS4 Compact 50/8
maxon_EPOS4 Compact 50/15
maxon ESCON36/2 4-Q伺服放大器用于DC電機10-36V, 2A/4A
重量 30 g
電機
DC電機可達 72 W
傳感器
無傳感器（DC電機） 是
直流測速機 是
數字增量式編碼器（雙通道，單端） 是
數字增量式編碼器（雙通道，差分） 是
數字增量式編碼器（3通道，差分） 是
運行模式
電流控制器 是
轉速開環控制器 是
轉速閉環控制器 是
電氣數據
最小工作電壓Vcc 10 V
最大工作電壓Vcc 36 V
最大輸出電壓（系數 * Vcc） 0.98
最大輸出電流Imax 4 A
峰值輸出電流最長持續時間Imax 60 s
連續輸出電流Icont 2 A
功率輸出級PWM時鐘頻率 53.6 kHz
PI電流環控制采樣頻率 53.6 kHz
PI速度環控制采樣頻率 5.36 kHz
最大效率 95 %
最大轉速（DC電機） 150000 rpm
內置電機扼流圈/每相 300 µH
輸入端
編碼器信號 A, A, B, B\
編碼器最大輸入頻率 1 MHz
數字量輸入 2
數字輸入功能 使能，順時針使能，逆時針使能，順時針+逆時針使能，使能+旋向，停止，PWM設定值，RC Servo設定值，固定設定值
模擬輸入量 2
分辨率，范圍，電路 12比特，-10…+10V，差動
模擬輸入功能 設定值，電流極限，偏移，變速
電位計 1
電位計功能 設置值、電流限制、偏差、速度斜坡、增益、IxR因子
輸出端
數字量輸出 2
數字輸出功能 就緒，轉速檢定儀，電流檢定儀，換向頻率
模擬輸出量 2
分辨率，范圍 12比特，-4…+4V
模擬輸出功能 電流監控器、速度監視器、溫度、固定值
電壓輸出端
編碼器供電電壓 +5 VDC，最大70 mA
輔助輸出電壓 +5 VDC，最大10 mA
接口
USB 2.0（全速）
是
PID 微分控制器 (D)
微分控制器 (D)：D 控制器考慮誤差的變化，乘以用戶指定的系數 KD 并添加到當前命令。 使用此方法可以非?？焖俚丶m正設置值跳躍等突發錯誤。正確設置此類控制可以提高控制穩定性。 它可以被認為是一種電子阻尼。 增加 KD 值可提高系統穩定性，但過高的 KD 會(huì )導致振蕩。
